VirtualLab Unity應用：遠攝型復消色差航拍物鏡

應用場景

遠攝型復消色差航拍物鏡在航空攝影、遙感測繪及無人機航拍等高精度成像領域得到廣泛應用。憑借其遠攝光學結構與復消色差設計，該類鏡頭能夠在遠距離拍攝條件下實現卓越的空間分辨率和精確的色彩校正，同時兼具色差抑制能力強、成像清晰銳利及視場均勻性高等優勢。在本案例中，將通過設計一個典型的遠攝型復消色差航拍物鏡，演示在 VLU 中的光學設計流程，包括初始系統建立、像質分析、評價函數定義、優化以及結果展示。
案例說明

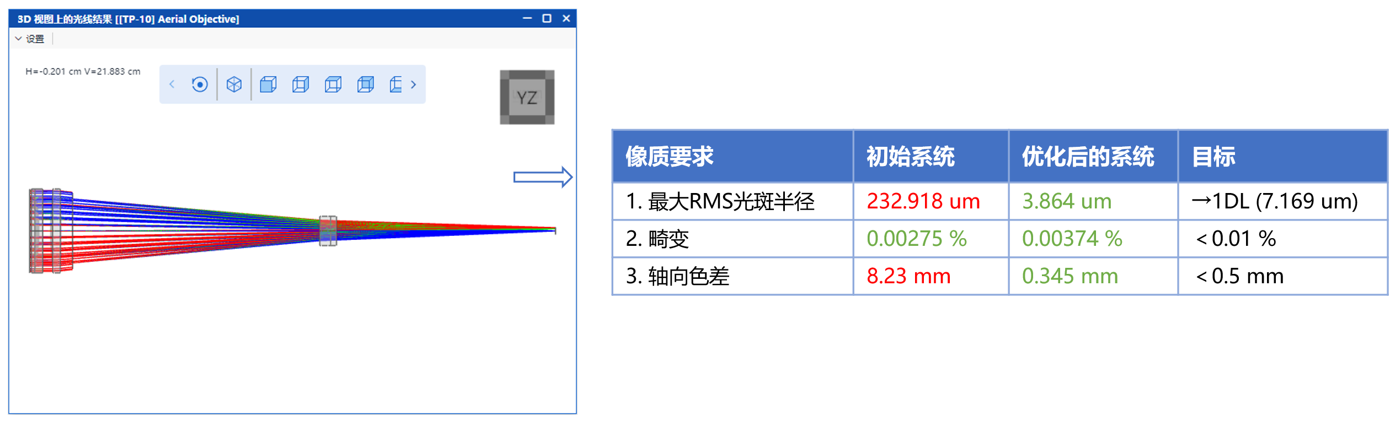

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。

優化后系統的3D光線追跡視圖

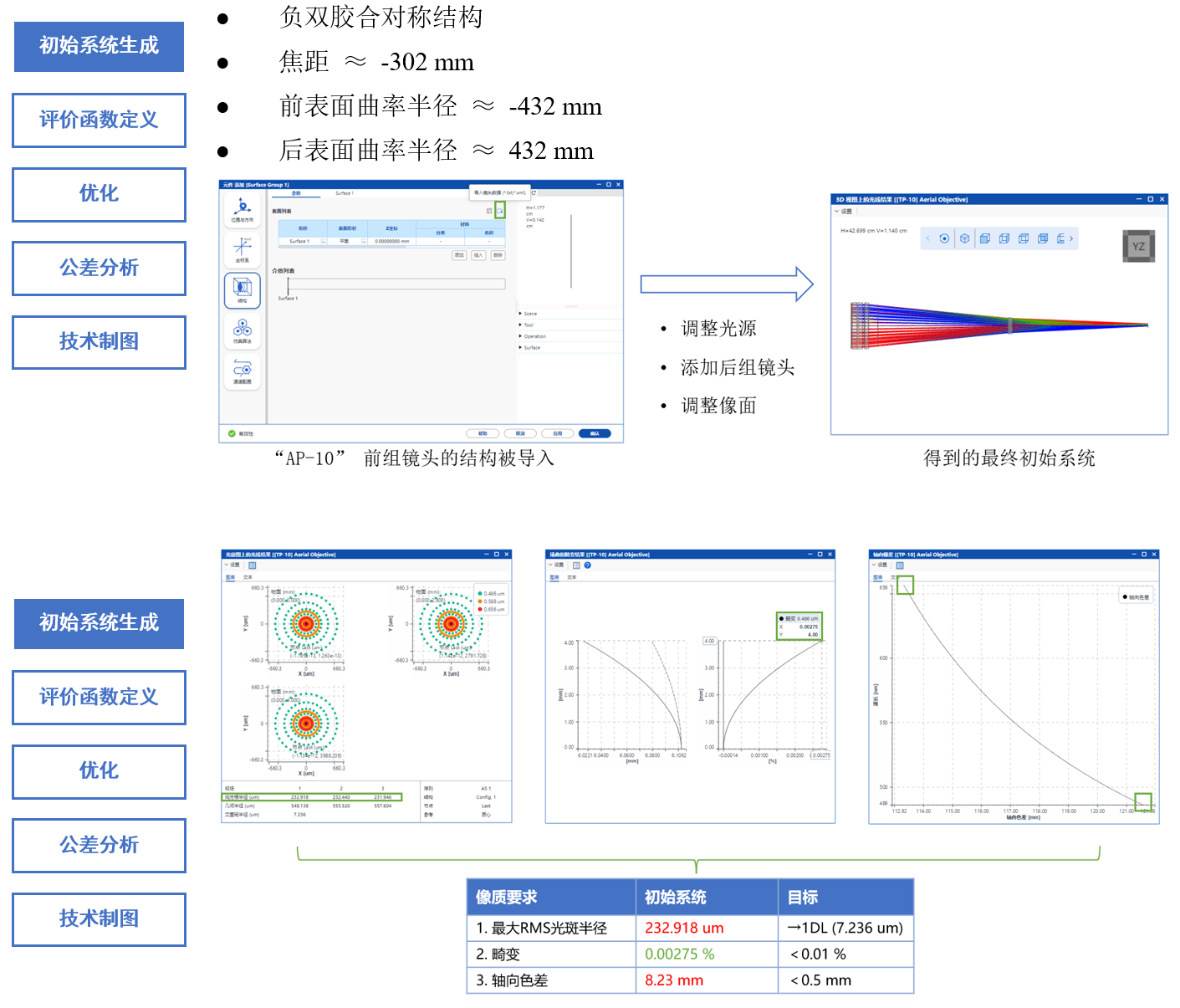

初始系統生成

根據案例說明，可以選擇《近代光學系統設計概論》中提供的“AP-10”鏡頭作為初始系統的前組鏡頭，并且后組鏡頭應具備以下原則：

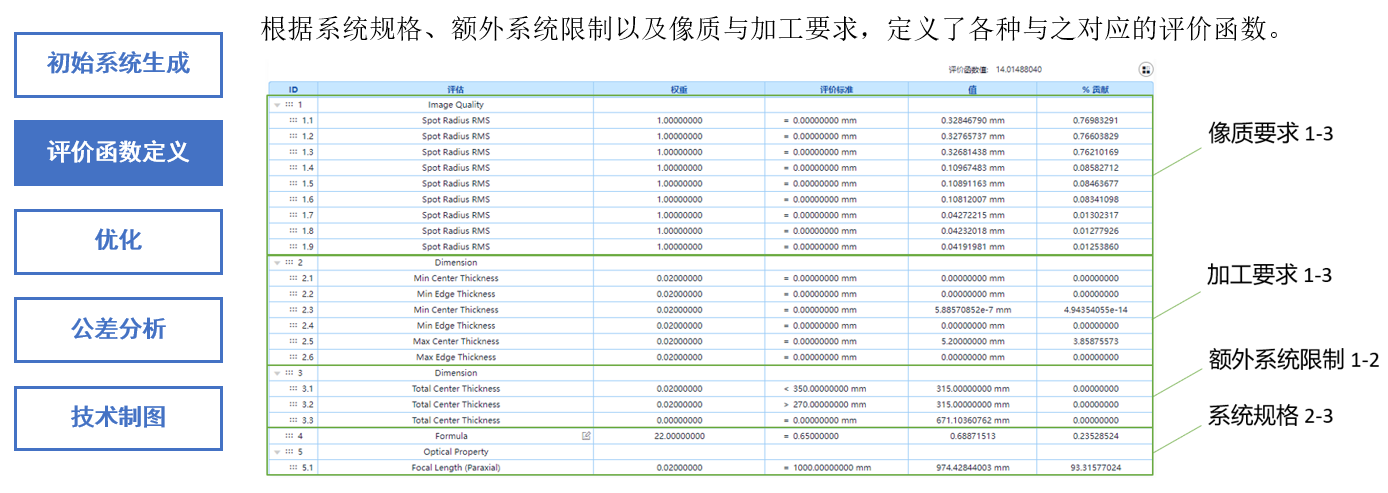

評價函數定義

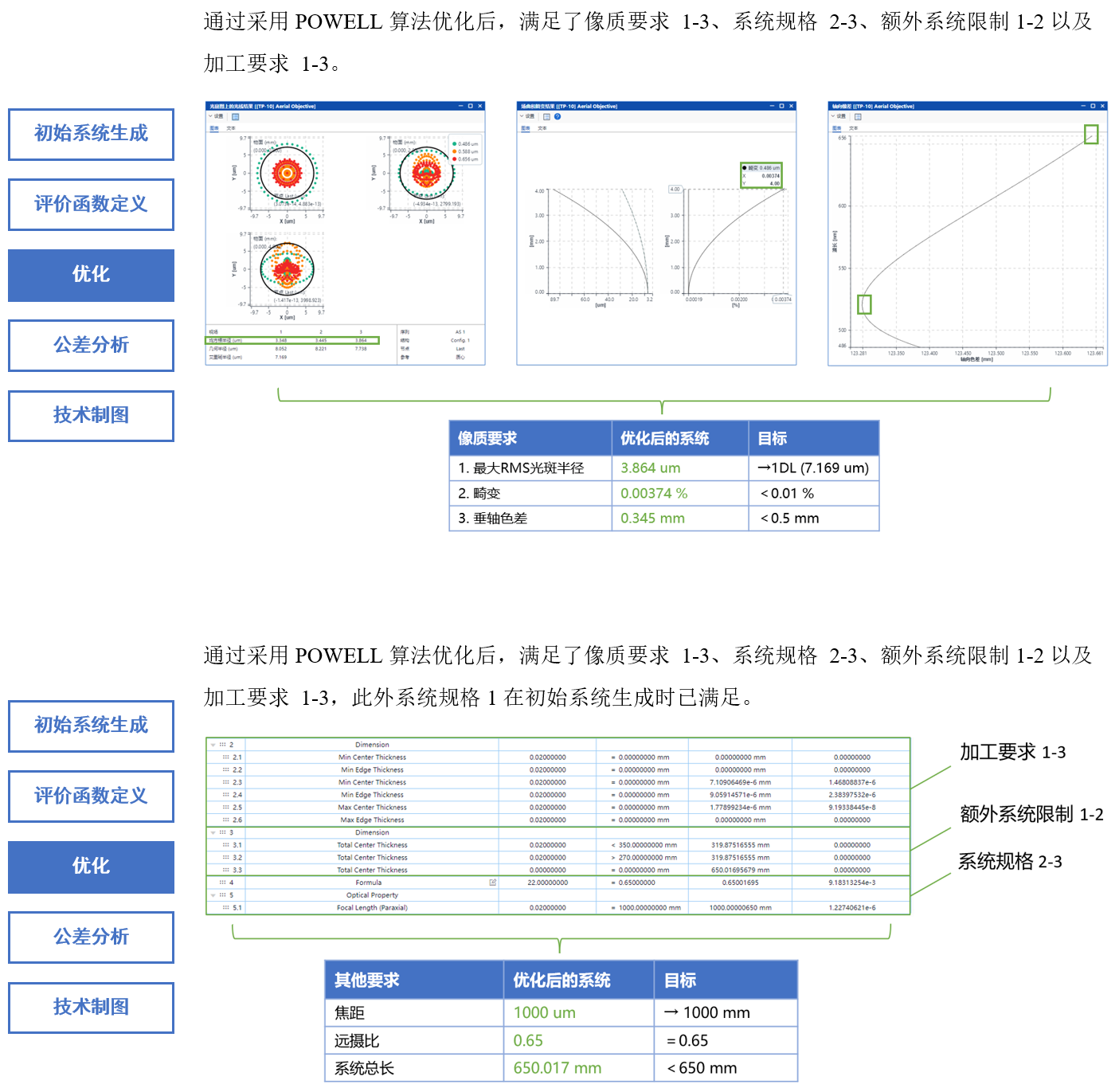

優化
