VirtualLab Unity應用：遠心物鏡

應用場景

遠心物鏡廣泛應用于機器視覺檢測、高精度測量、工業顯微成像與半導體光刻中，用于實現物方或像方遠心光路、消除視差誤差以及保證高倍率下的測量精度。其具有成像畸變小、工作距離靈活、放大倍率穩定的優點，適合應用于對測量精度要求嚴苛的光學系統。在本案例中，將在 VLU 中演示遠心物鏡的設計過程，包括初始系統生成、評價函數定義、優化以及結果展示。

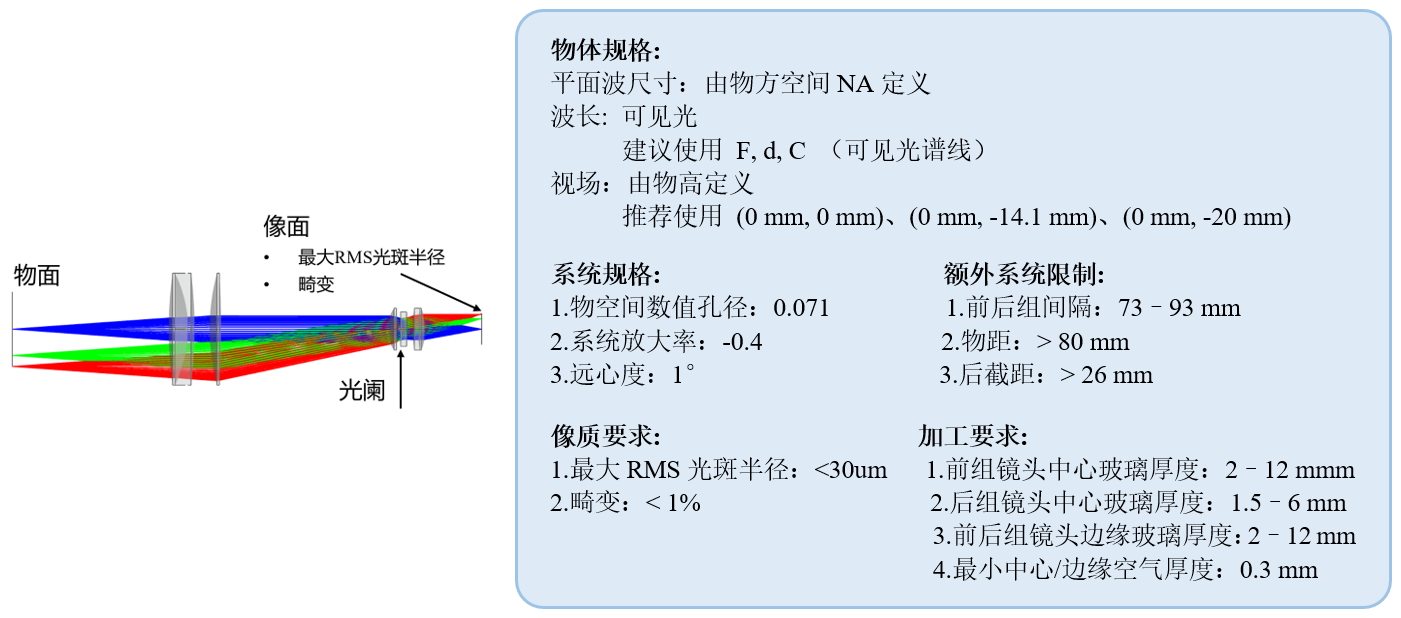

案例說明

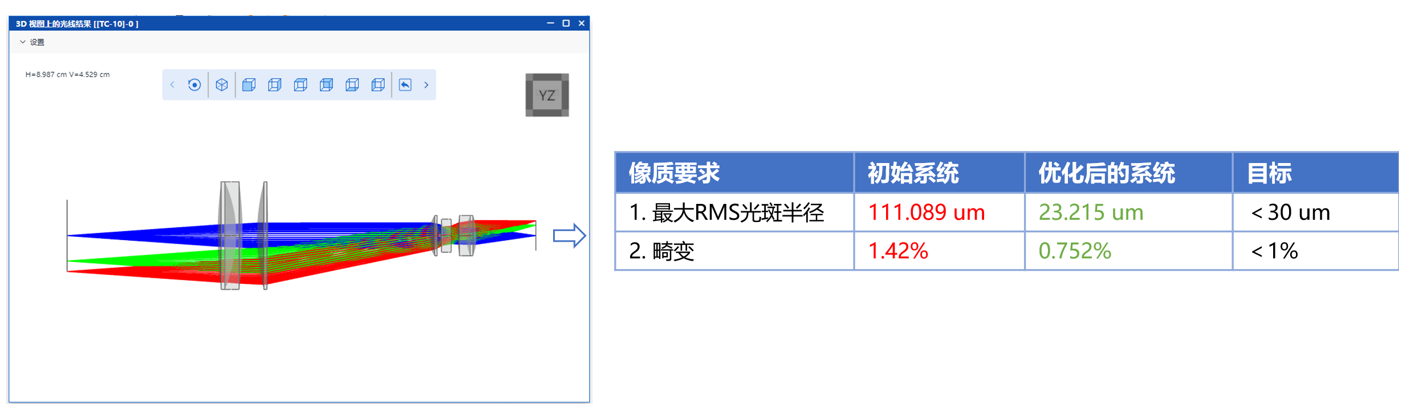

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。



優化后系統的3D光線追跡視圖

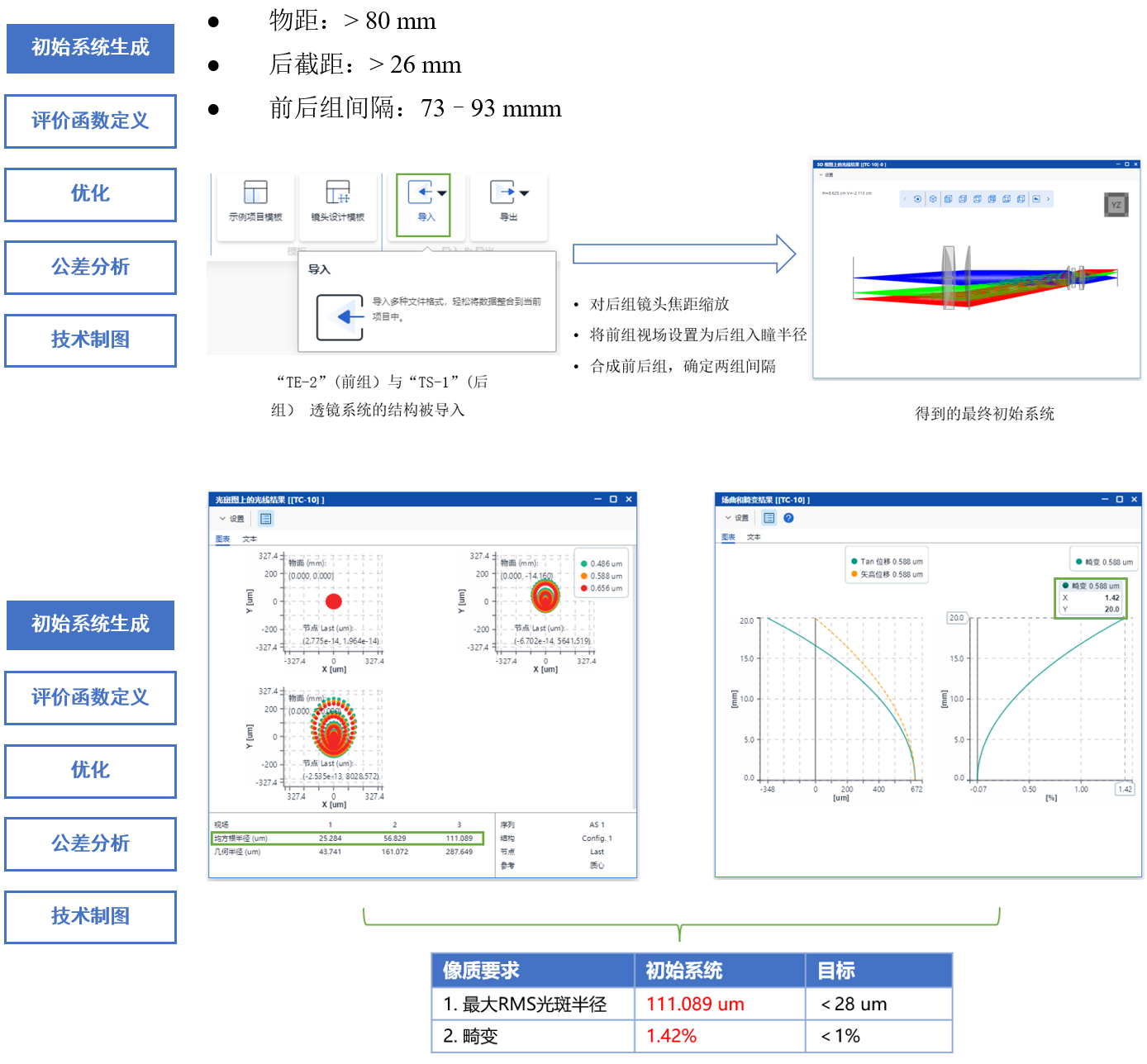

初始系統生成

根據案例說明，初始系統前后組鏡頭需要滿足以下原則：

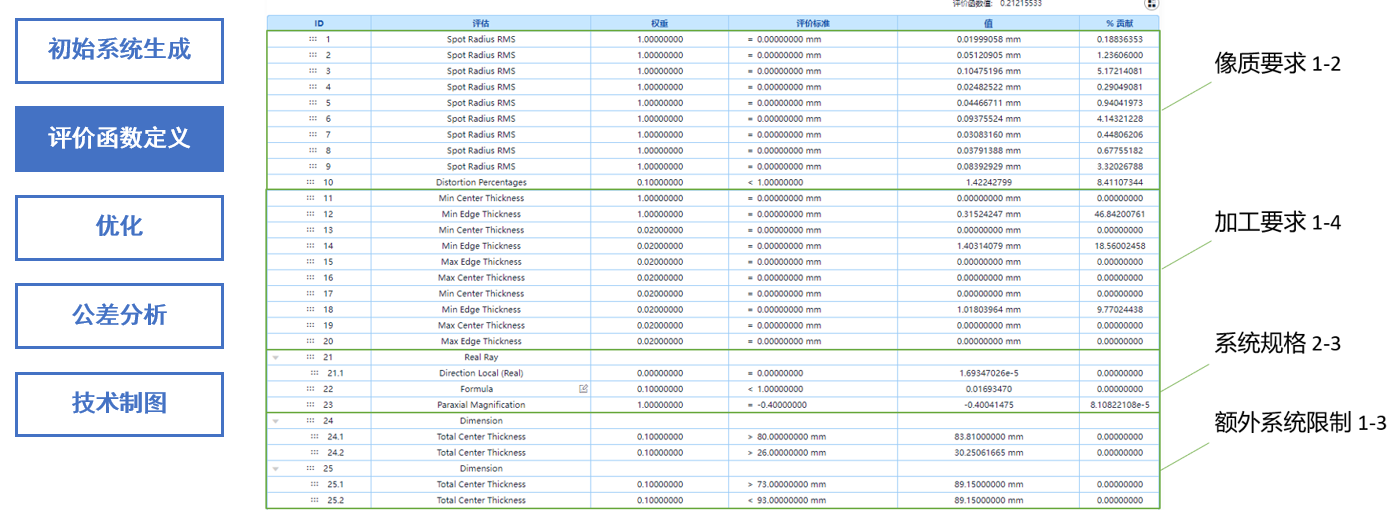

評價函數定義

根據系統規格、額外系統限制以及像質與加工要求，定義了各種與之對應的評價函數。



優化

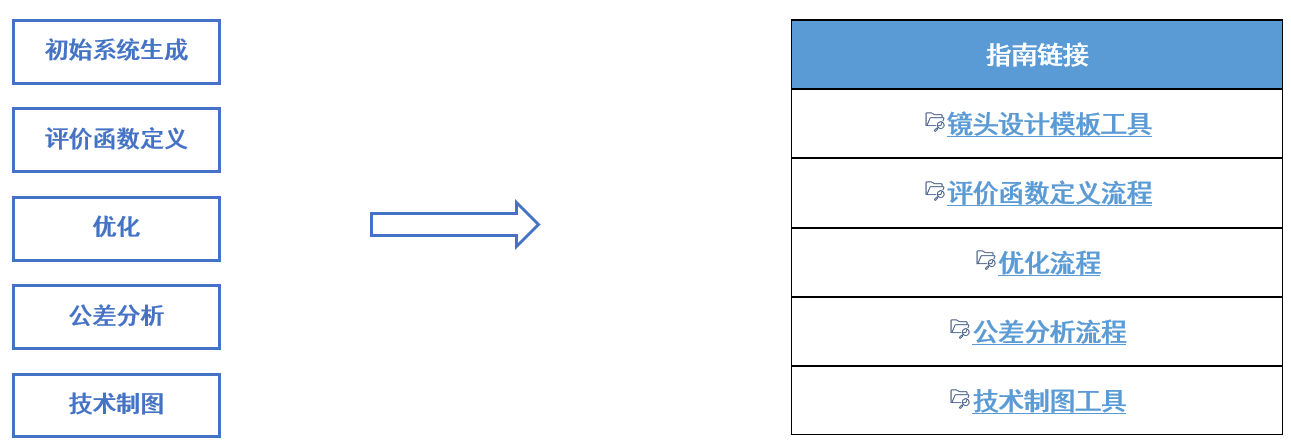

指南鏈接
