VirtualLab Unity應用：有限共軛物鏡

應用場景

有限共軛物鏡廣泛應用于固定工作距離下的高分辨率成像，例如半導體檢測、精密零部件測量以及生物觀測。它們具有結構緊湊、成本較低等優點，適合集成化應用。在本案例中，將通過設計一個典型的有限共軛距離成像物鏡，演示在 VLU 中的鏡頭設計流程，包括初始結構生成、成像質量分析、評價函數定義、優化以及公差分析。

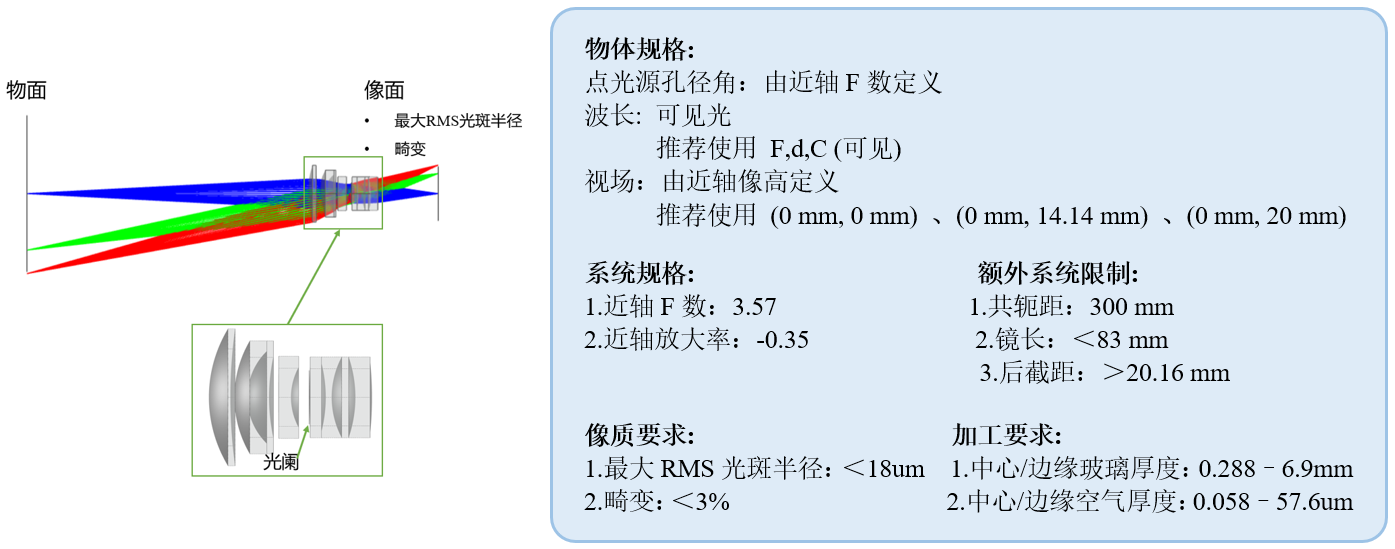

案例說明

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。

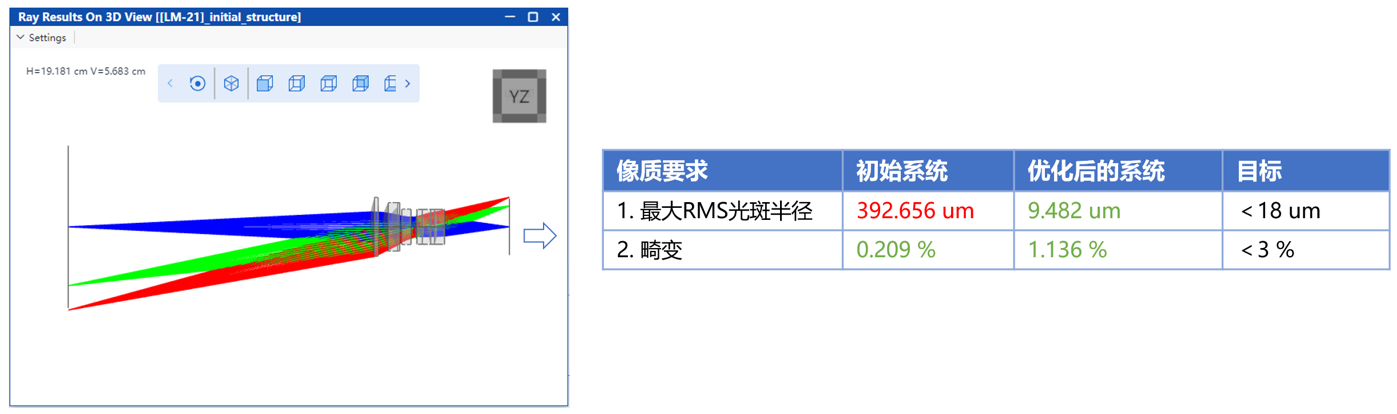

優化后系統的3D光線追跡視圖

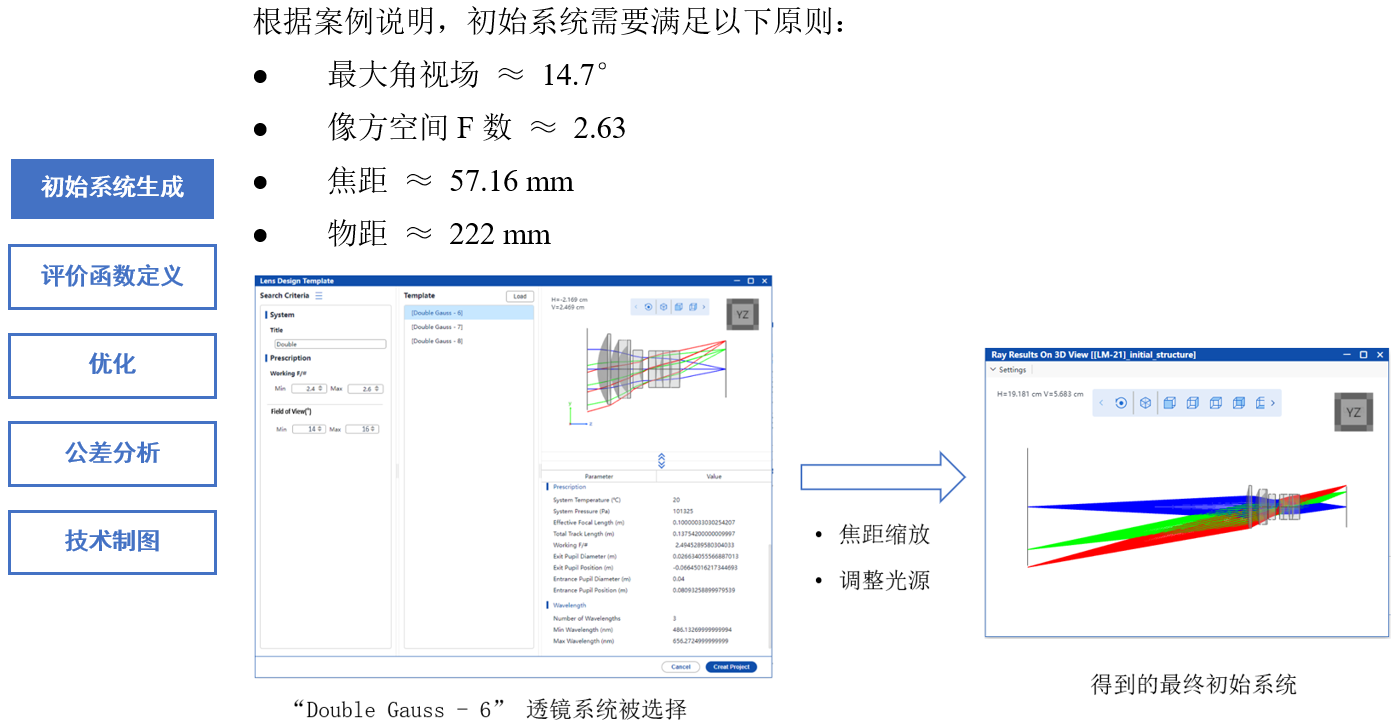

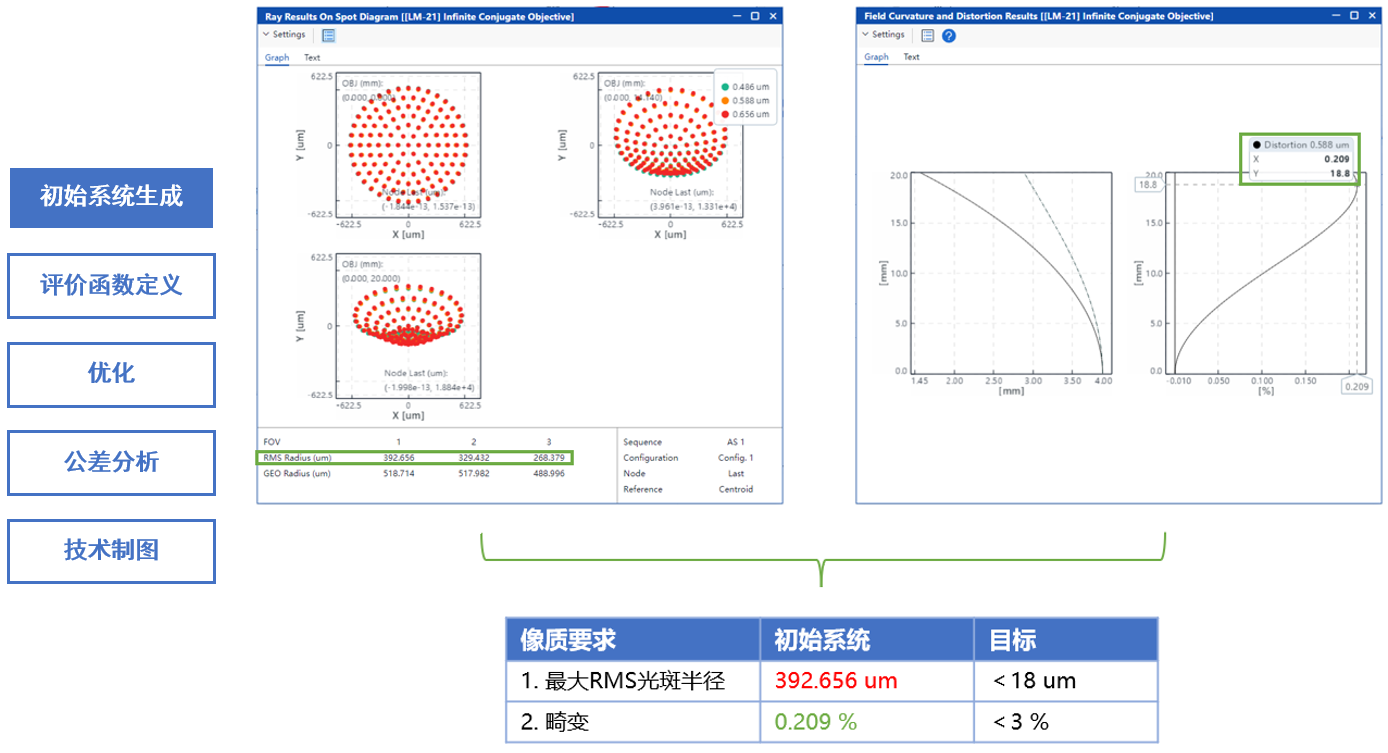

初始系統生成

評價函數定義

根據系統規格、額外系統限制以及像質與加工要求，定義了各種與之對應的評價函數。

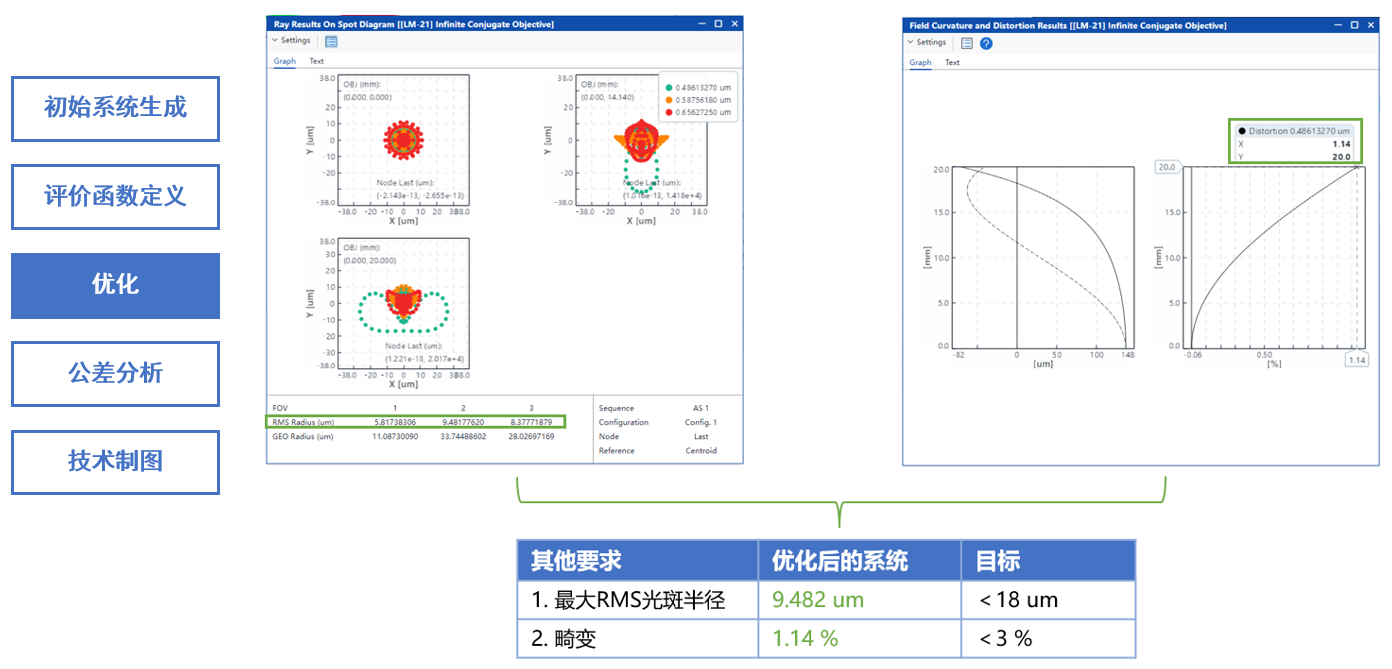

優化

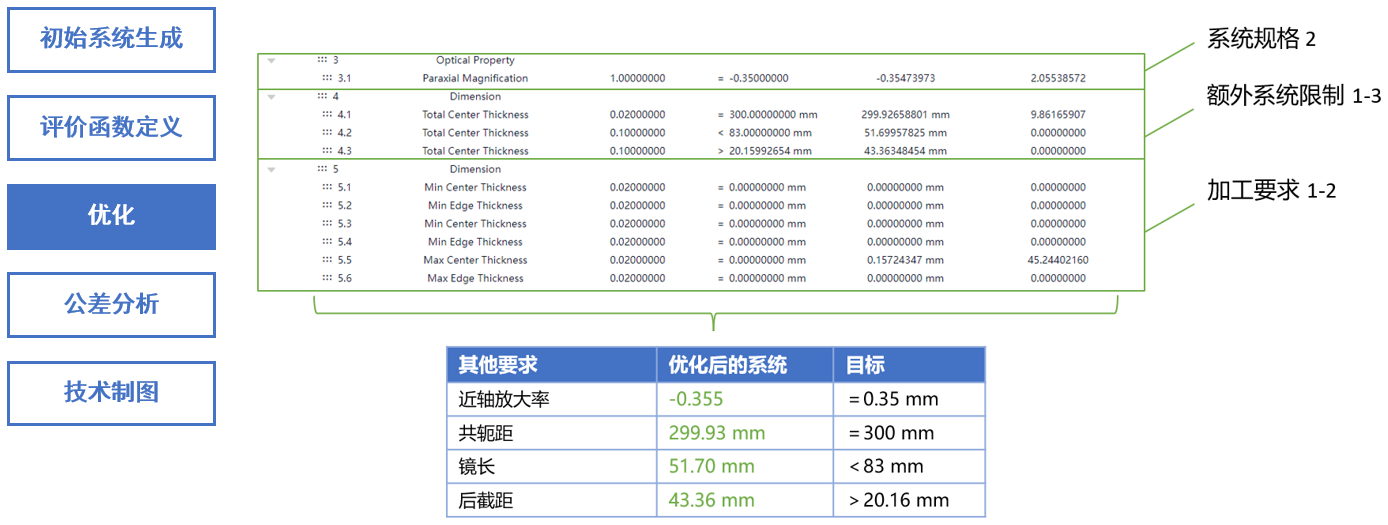

通過采用LM算法進行優化后，滿足了像質要求 1-2、系統規格 2、額外系統限制1-3以及加工要求 1-2。

通過采用LM算法進行優化后，滿足了像質要求 1-2、系統規格 2、額外系統限制1-3以及加工要求 1-2 ，此外系統規格1在初始系統生成時已滿足。
