VirtualLab Unity應用：F-Theta 掃描物鏡

應用場景

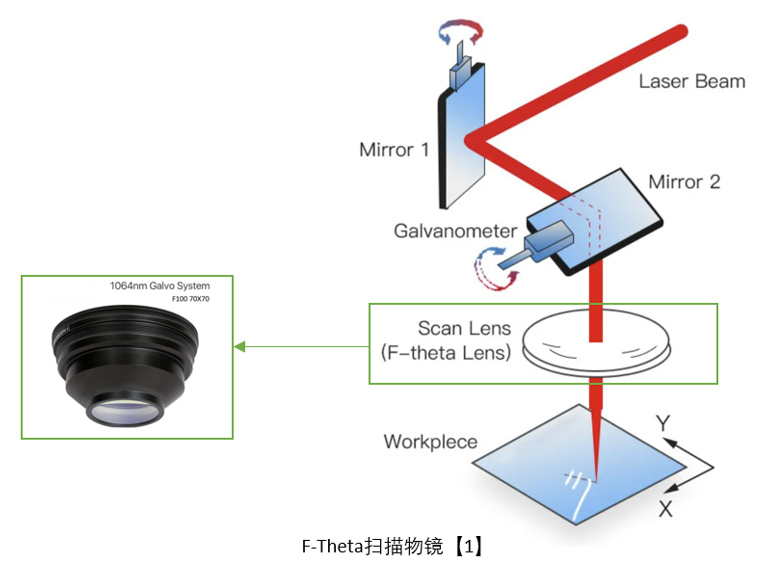

F-Theta 掃描物鏡廣泛應用于激光打標、激光雕刻、激光切割及三維激光掃描等工業激光加工領域。該類物鏡通過將入射激光束在掃描平面上均勻聚焦，實現掃描角度與成像位置呈線性關系（F-Theta 特性），從而保證大視場內的高精度加工與成像。在本案例中，將通過設計一個典型的 F-Theta 掃描物鏡，演示在 VLU 中的光學設計流程，包括初始系統建立、像質分析、評價函數定義、優化以及結果展示。

案例說明

設計結果

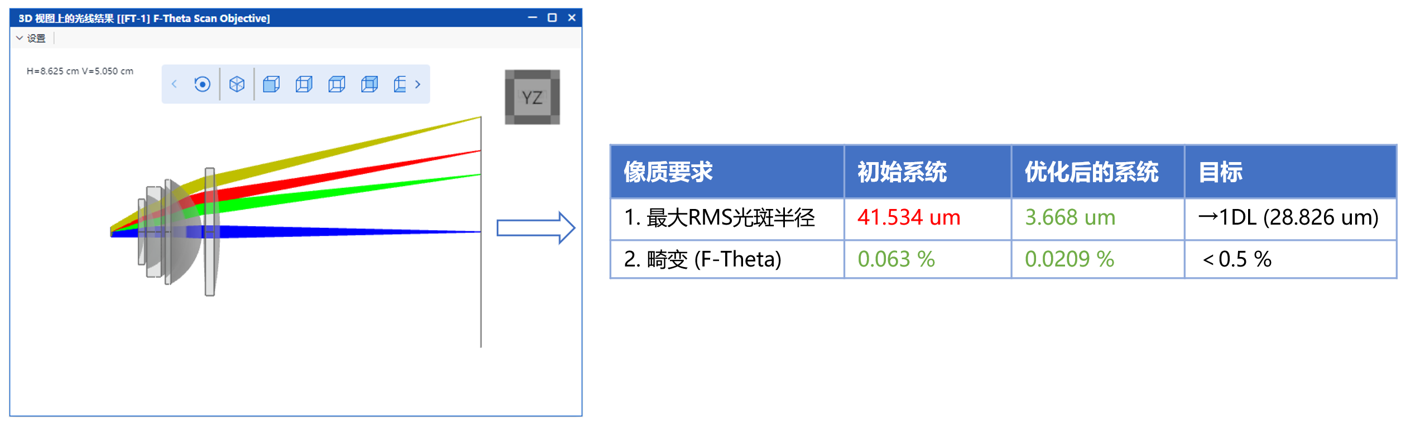

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。



優化后系統的3D光線追跡視圖

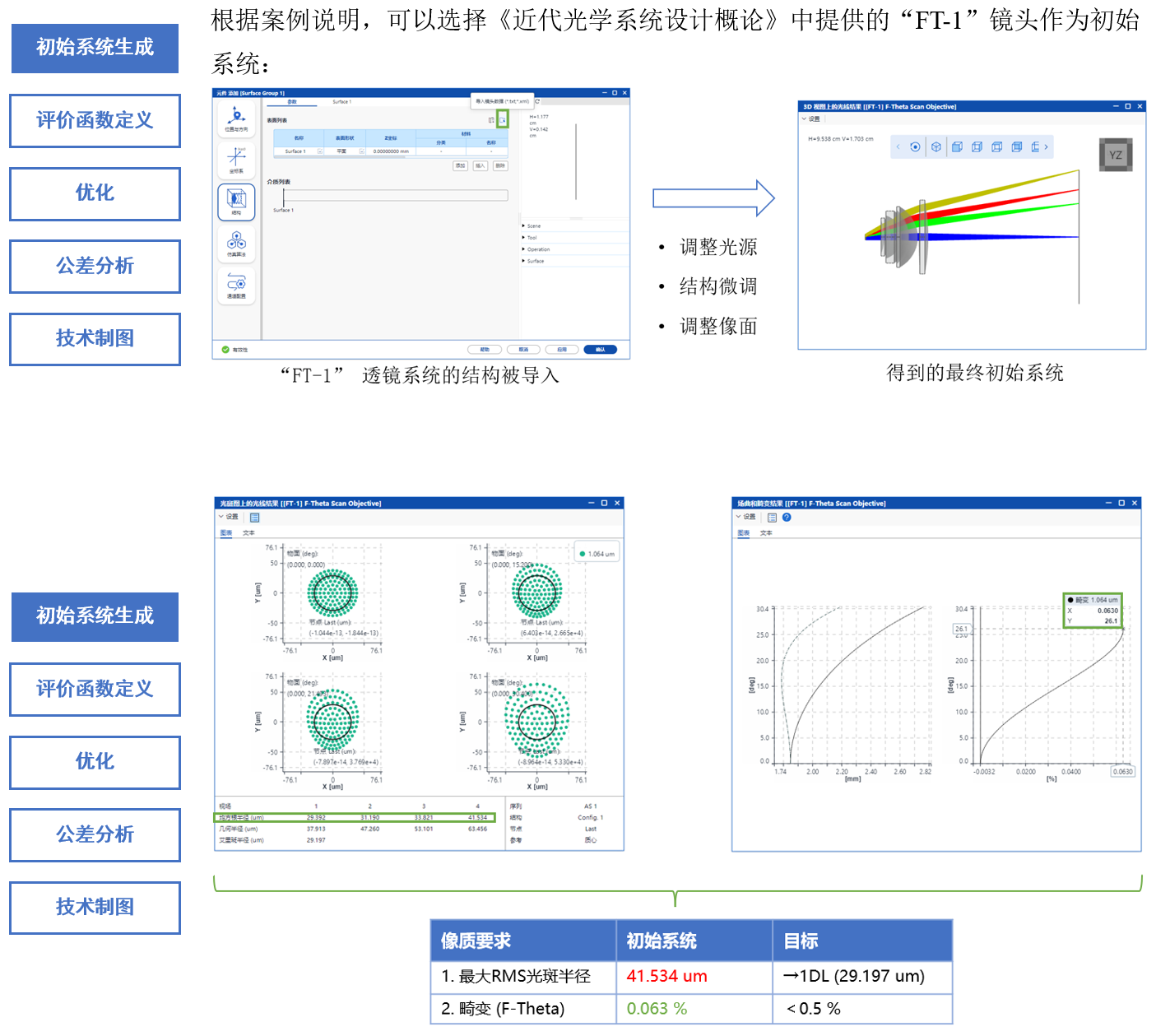

初始系統生成

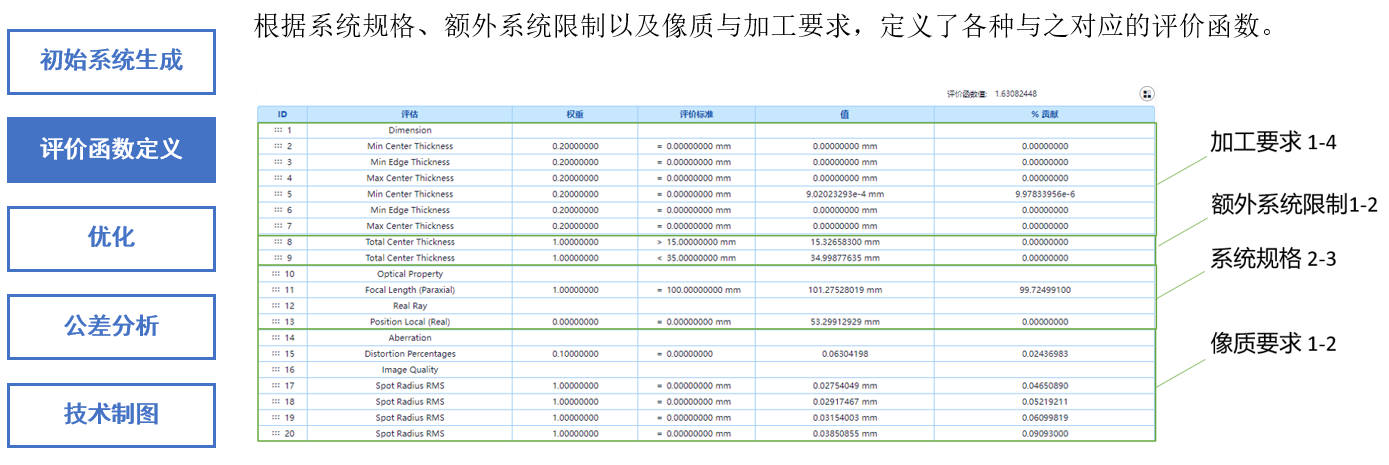

評價函數定義

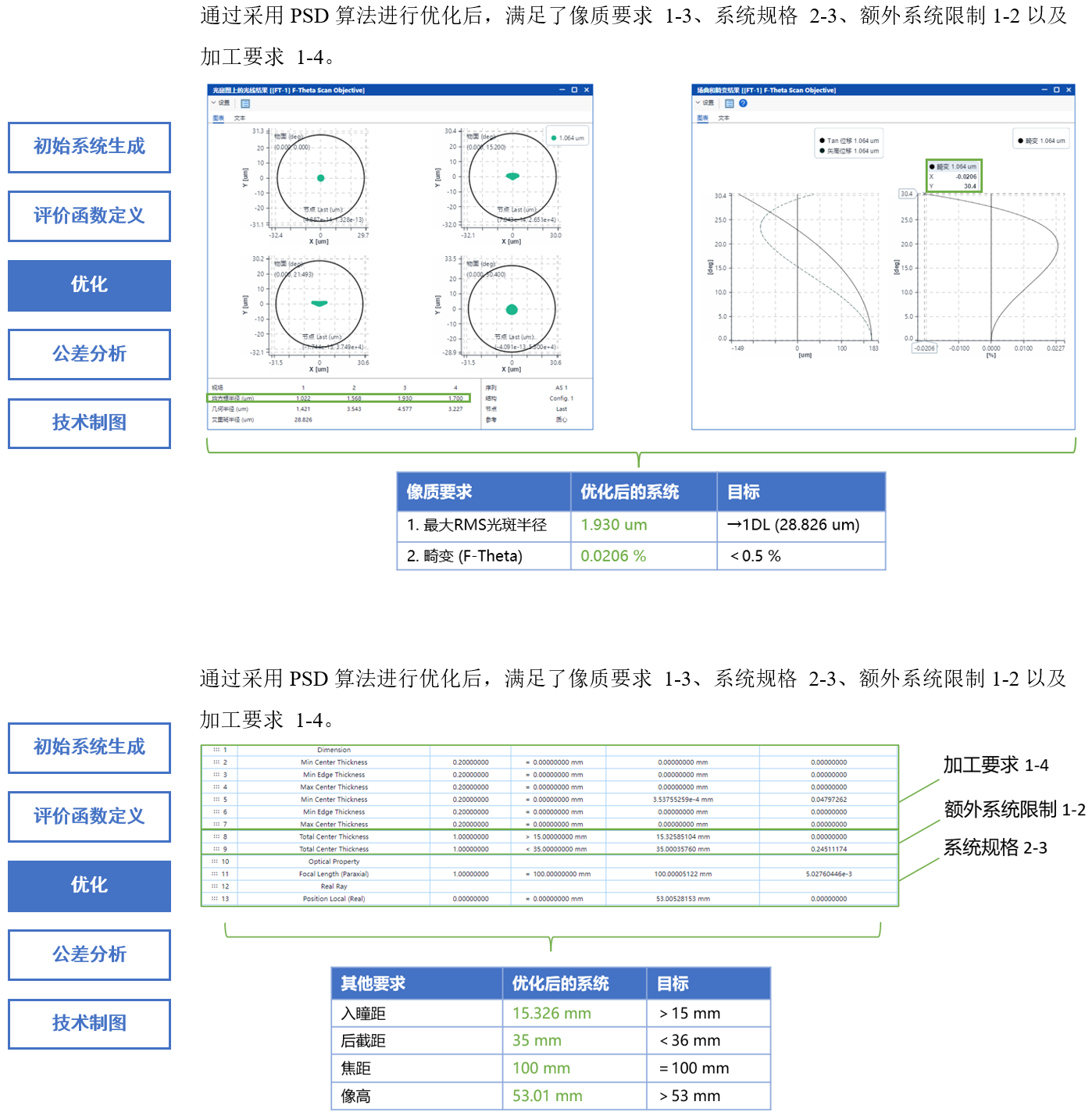

優化
