VirtualLab Unity應用：5x~10x連續變倍擴束鏡

應用場景

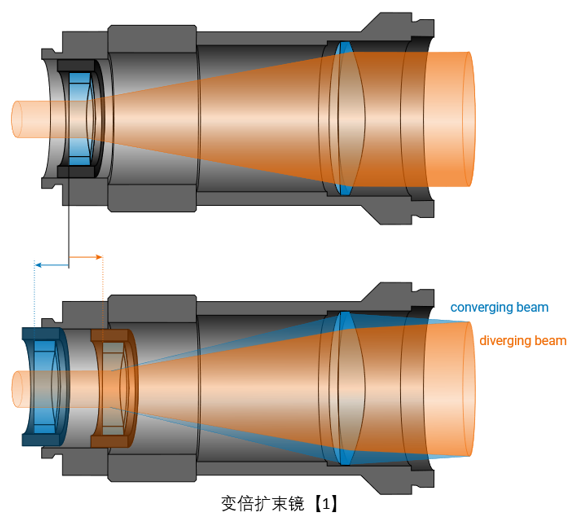

激光擴束鏡廣泛應用于激光加工、光通信、測量與成像系統中，用于實現光束直徑放大、準直優化以及光束質量改善。其具有結構靈活、易于集成以及適應多種工作波段的優點，適合應用于各類激光光學系統。在本案例中，將在 VLU 中演示激光擴束鏡的設計過程，包括初始系統生成、評價函數定義、優化以及結果展示。

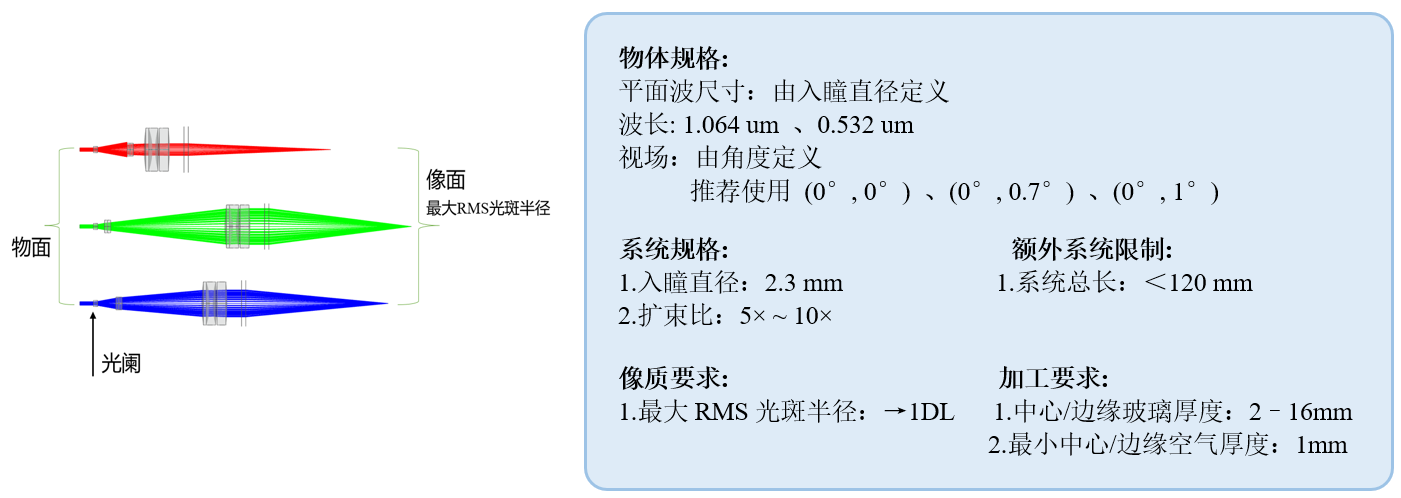

案例說明

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。

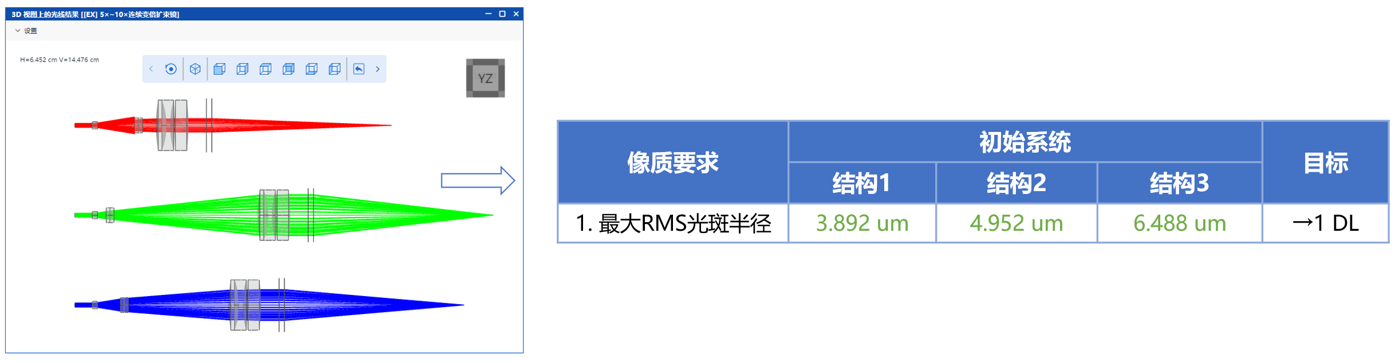

優化后系統的3D光線追跡視圖

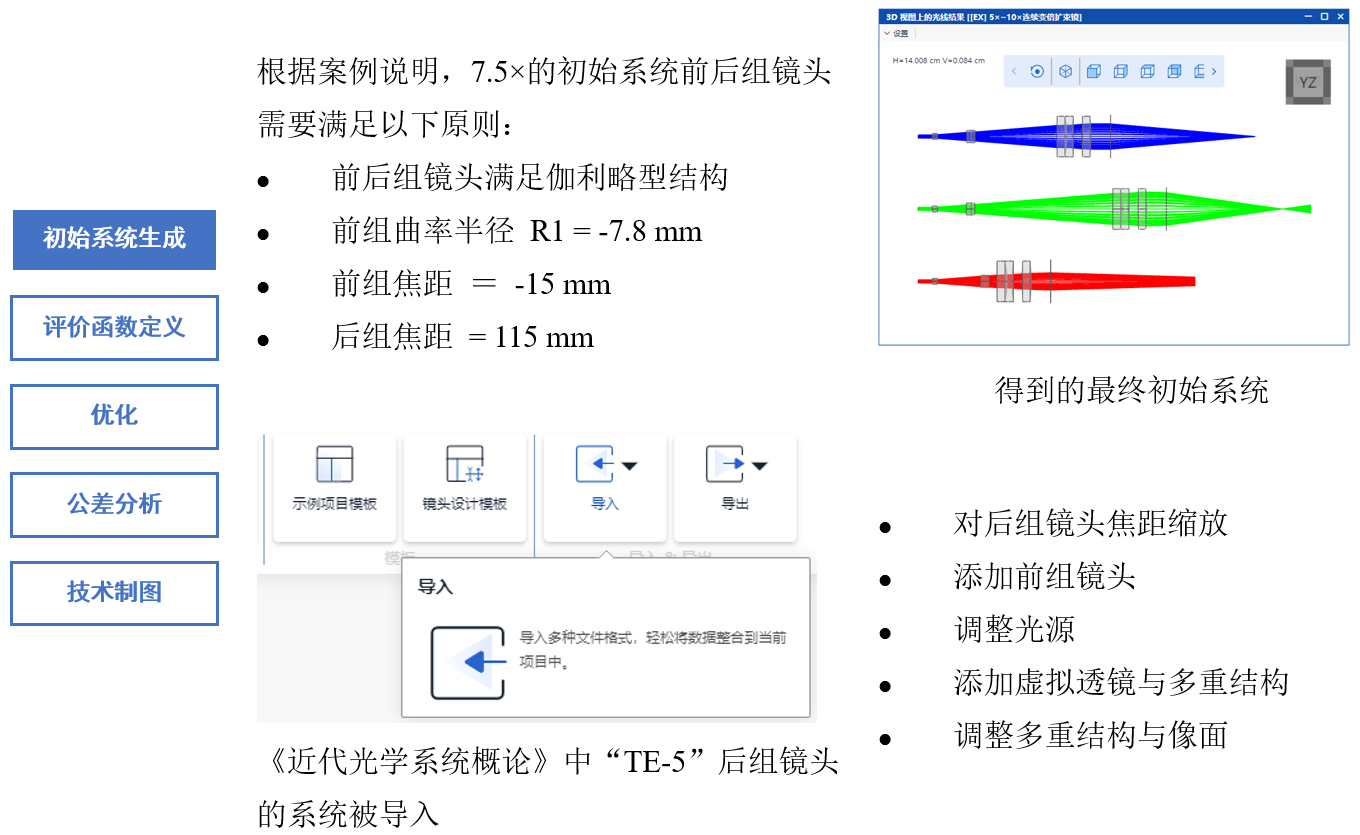

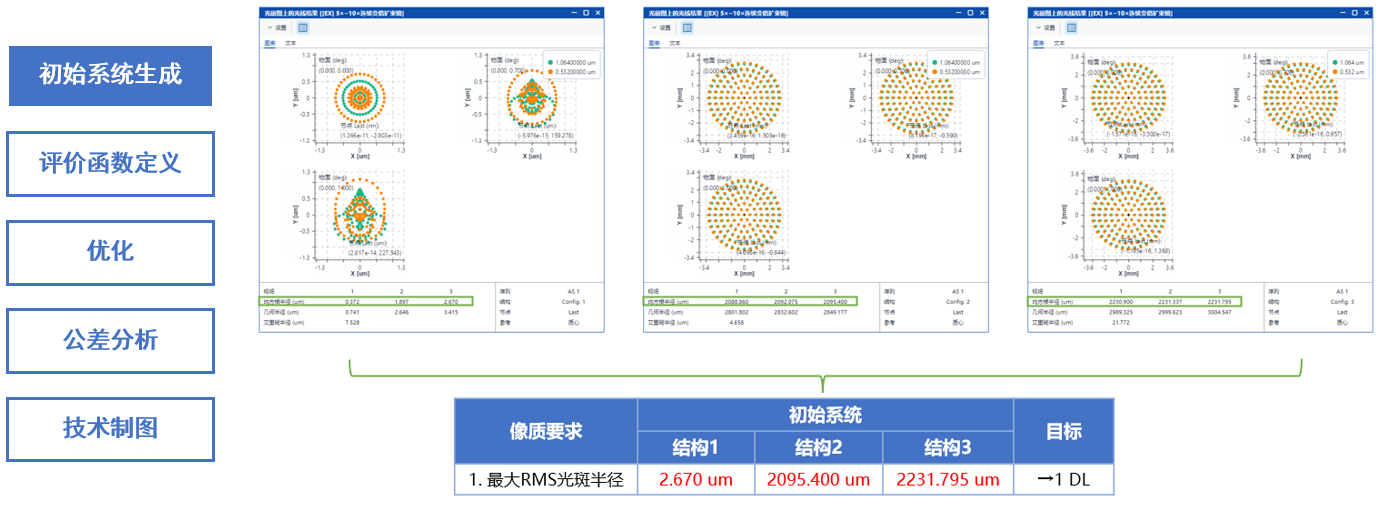

初始系統生成

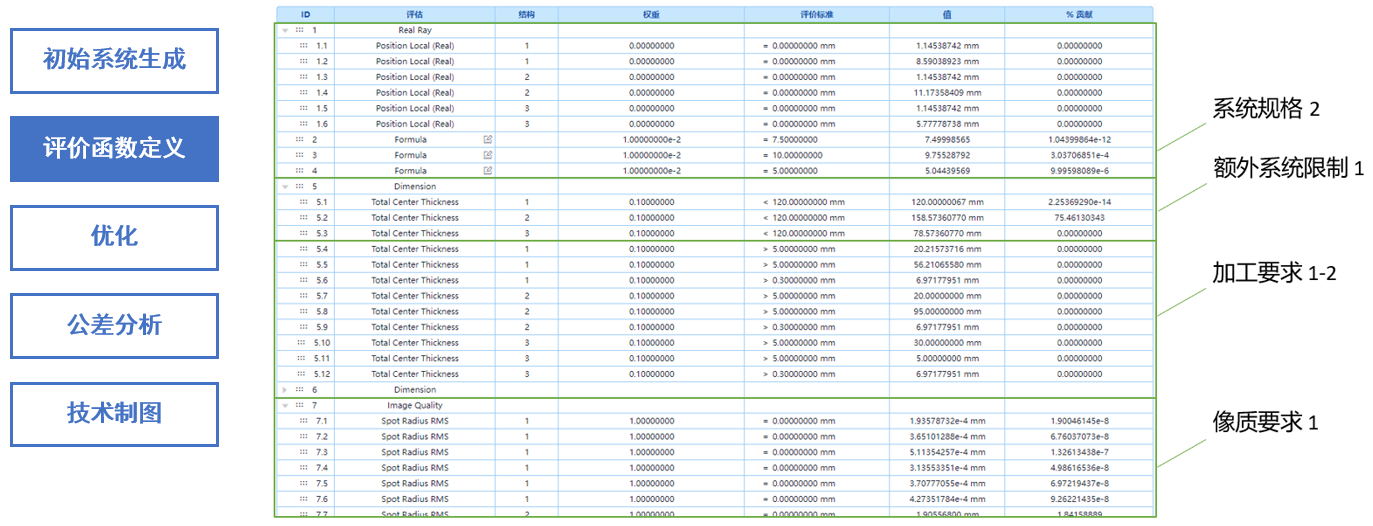

評價函數定義

根據系統規格、額外系統限制以及像質與加工要求，定義了各種與之對應的評價函數。

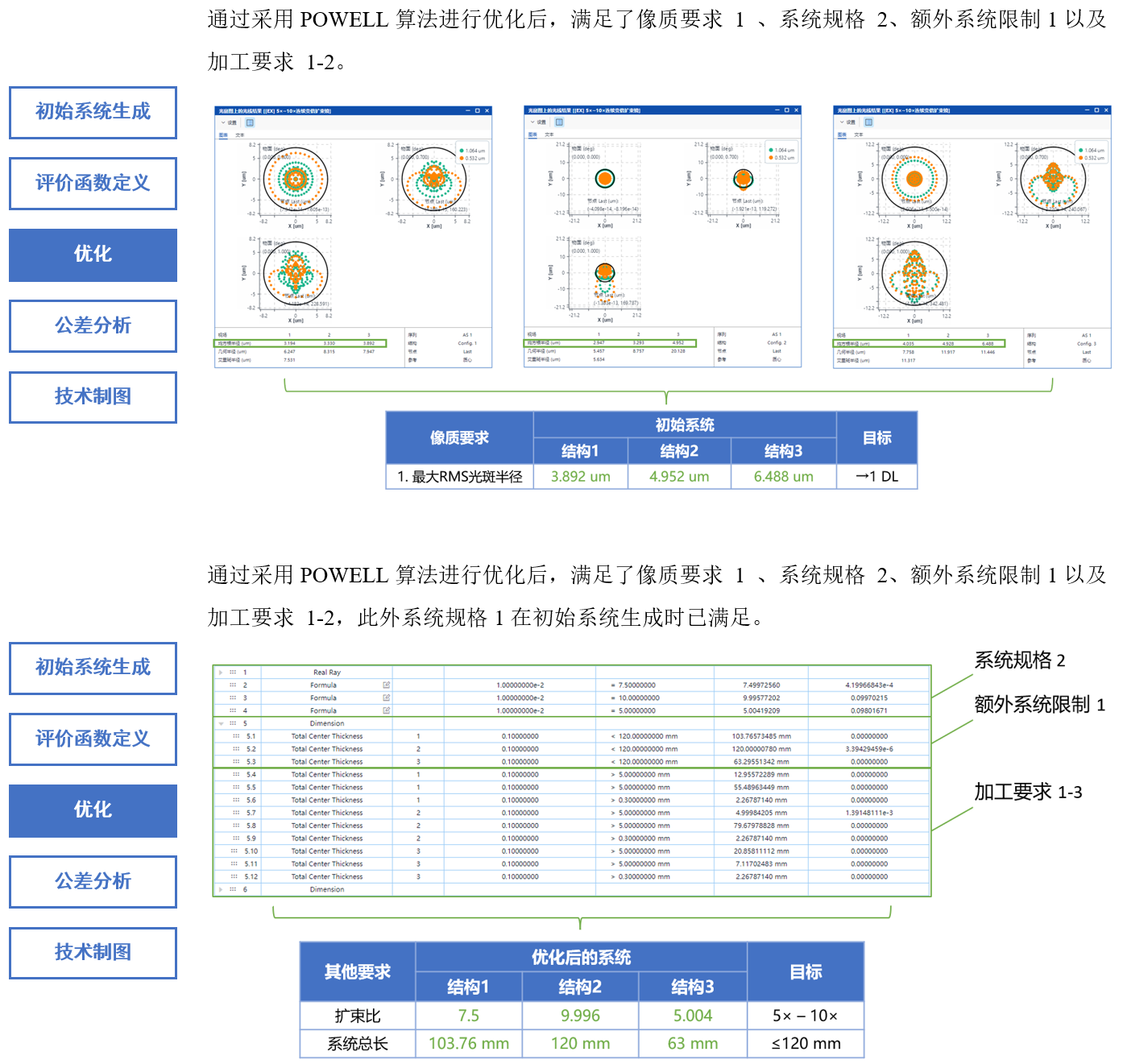

優化
