1. 摘要
本文您將會學到如下內容：
透鏡基本參數輸入；
優化變量與評價函數設定；
優化；
照度分析；
2. 操作流程

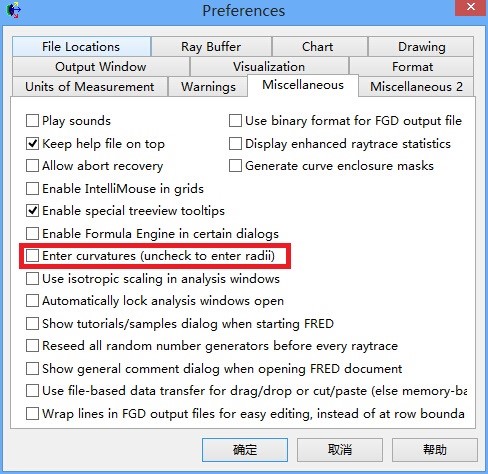

1) 創建之前，我們需要設置其喜好，點擊菜單Tools>Preference , 注意其紅色線框，勾選之后，其參數輸入會變為曲率，所以平時設置時我們勾選此項。
2) 創建透鏡

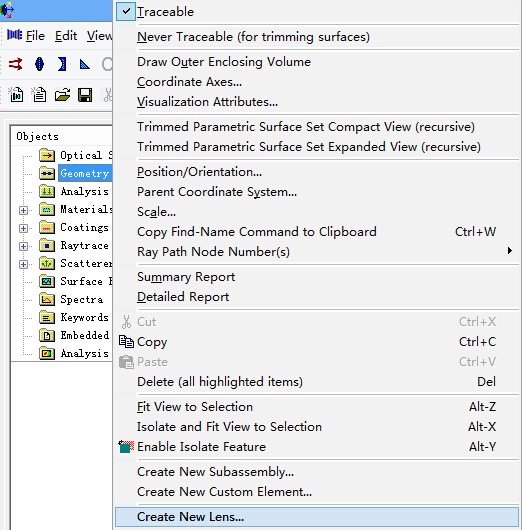

在樹形文件夾中選擇Geometry>Create a New Lens

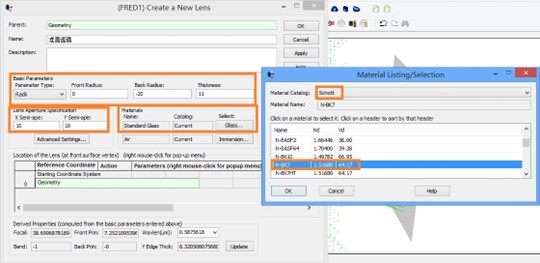

3) 輸入透鏡參數
兩個面的半徑分別為 0 和 -20；半孔徑為10*10，材料選擇Schott庫N-BK7。創建完成后，選擇第二面輸入圓錐系數-1；

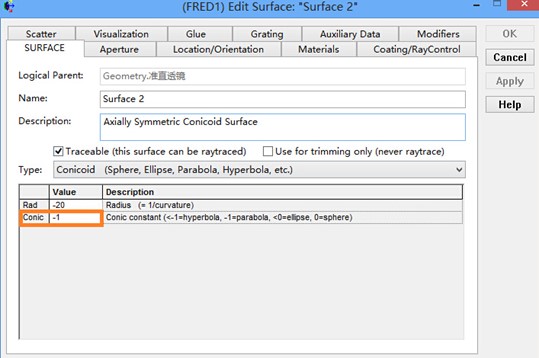

將第二面的圓錐系數改為-1

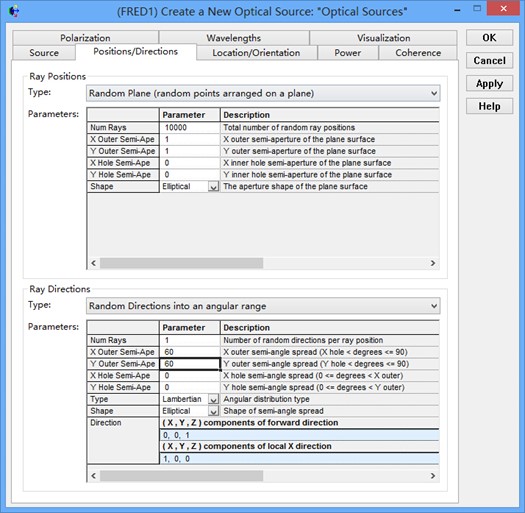

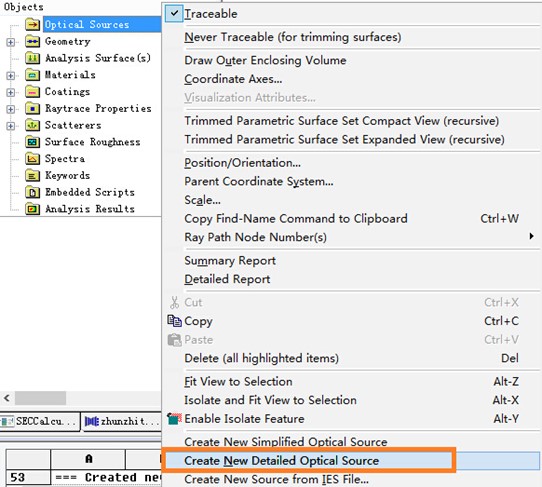

4) 創建LED光源
光源類型為Random plane ;
光線數為10000；
LED 芯片尺寸 2mm*2mm ；
形狀選為橢圓；
在光線方向上選擇Random Direction into an angular range.
半徑選擇60度
類型選擇 Lambertian
形狀選擇 Elliptical
波長選擇默認默認波長
Power默認為1 watts
位置選項為偏離坐標原點Z軸負方向-10mm
LED光源設定辦法

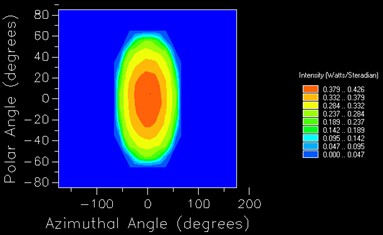

LED光源的發光強度（極化角和方位角）
波長設定,顏色選為綠色

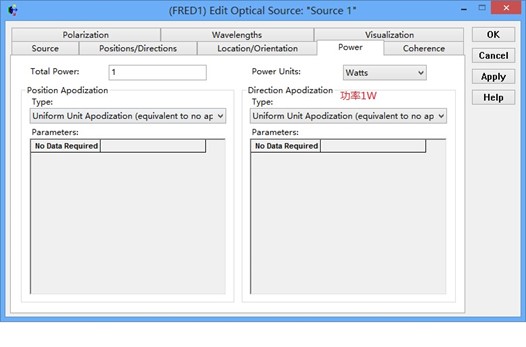

功率設定（在Power units選擇Watts）

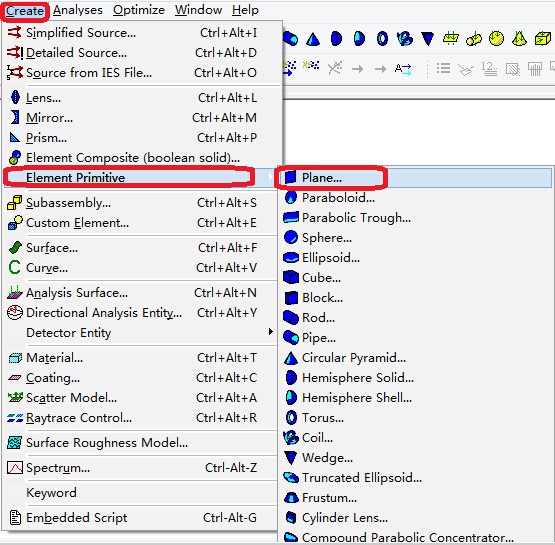

5) 創建探測面，在菜單欄Create>Element Primitive>Plane

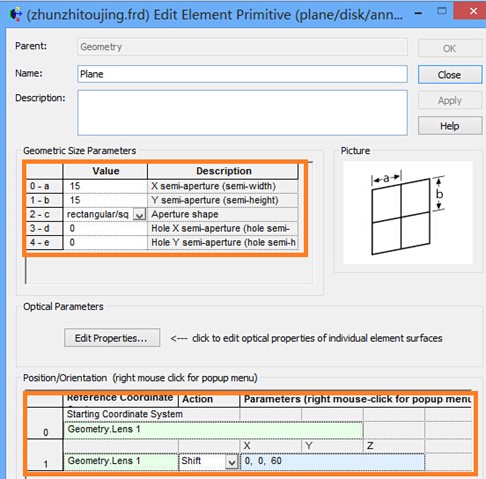

創建平面探測器(plane)

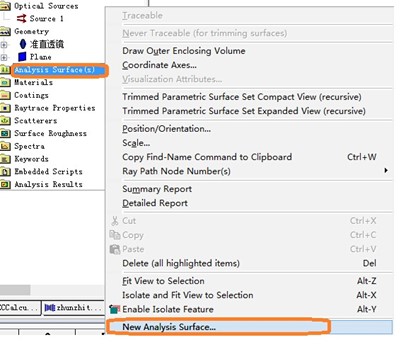

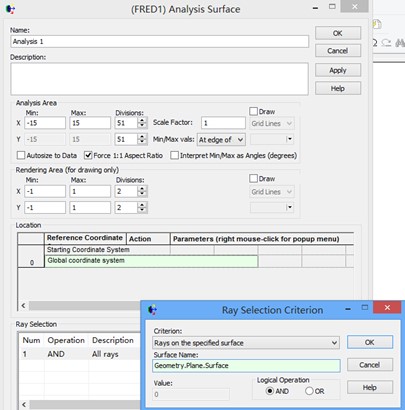

6) 創建分析面
光線濾光器設置

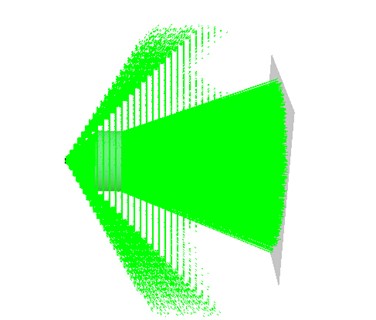

7) 執行光線追跡
可以看到LED出射光線經過透鏡后比較發散，那我們就要對其進行準直優化,其LED邊緣光線沒有進入到透鏡內。
8) 優化設定
打開Optimize選擇Define/Edit進行準直優化
定義變量

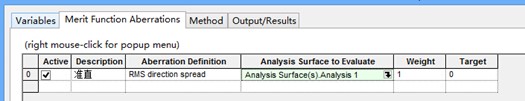

定義評價函數 （RMS Direction Spread）

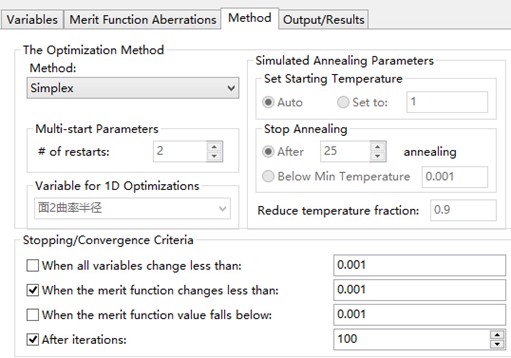

優化方法設定(選擇Simplex，并設定優化終止標準)
9) 優化
注意：在優化之前，建議先保存原始文件

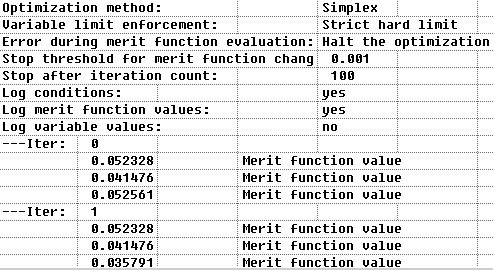

優化結束后會彈出如下報告
在輸出結果可以看到當前評價函數數值

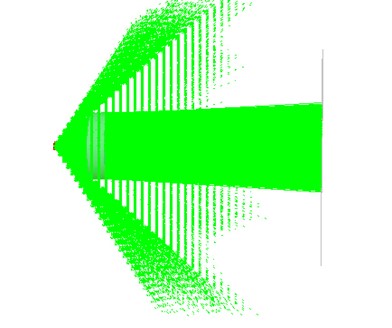

10) 光線追跡與結果分析

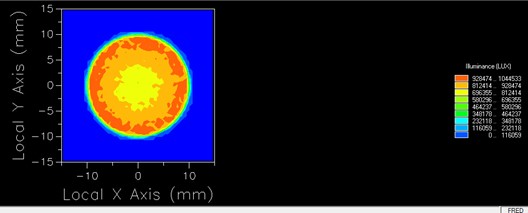

11) 增加光線追跡數量200M，查看照度分布
優化后透鏡的面型如下：

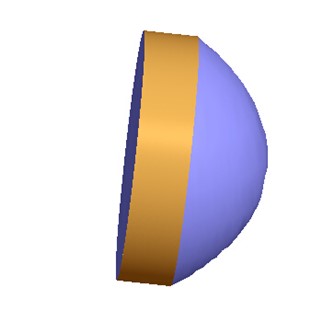

透鏡渲染效果
|
