EastWave：垂直腔表面激光器

諧振腔的共振頻率和品質因子，除受腔長度影響外，還可能取決于腔表面的褶皺程度。本例在光子晶體諧振腔的表面，設計了波浪形的激光工作物質，組成垂直腔激光器。它可以在單模狀態下穩定工作，并具有平坦的波前。





參考文獻：Appl.Physics.B 91, 475-478(2008)

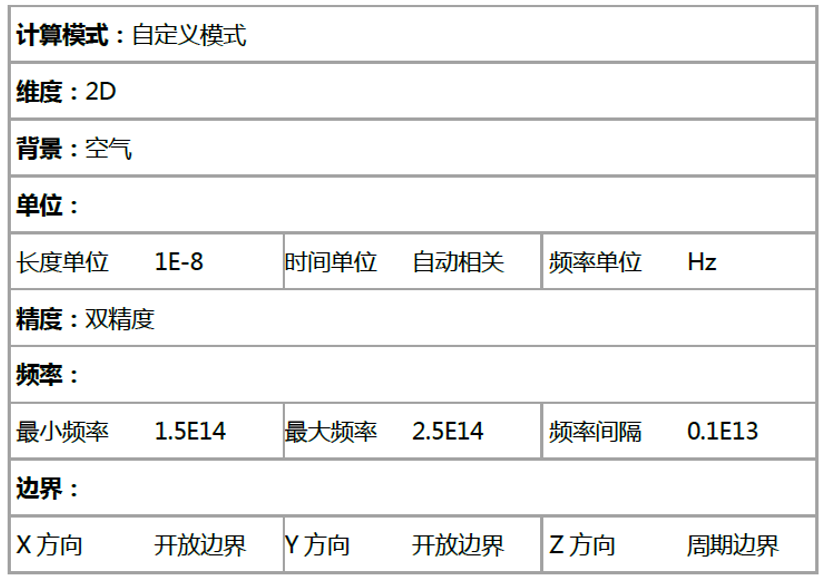

1. 計算模式及參數

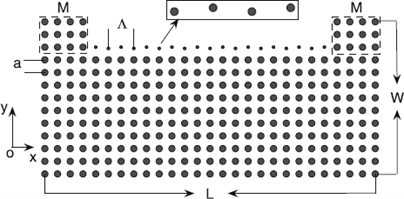

2. 模型說明



□ 采用周期陣列，創建光子晶體。將部分元胞刪除，形成表面腔。



□ 采用周期陣列，創建增益介質陣列，形成波浪狀的腔表面。

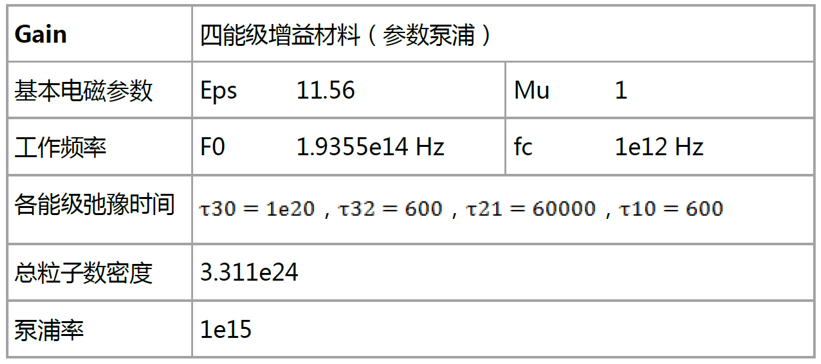

□ 增益材料參數見下表：

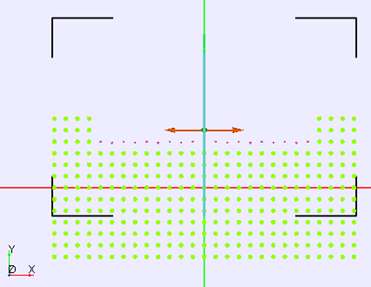

3. 激勵源說明



□ 在腔表面采用擴展激勵源（高斯窗）進行激勵，同時設置擴展系數 1/Wa=0.01。



□ 激勵源的位置和形狀不同時，激光器達到穩定單模工作狀態的過程也是不同的。為了盡快觀察到穩定工作狀態，將激勵源放置于腔表面中心位置處，并設置兩個激勵源，分別向腔體兩端出射電磁波。



□ 采用TE 偏振，即設置偏振角為 90 度。

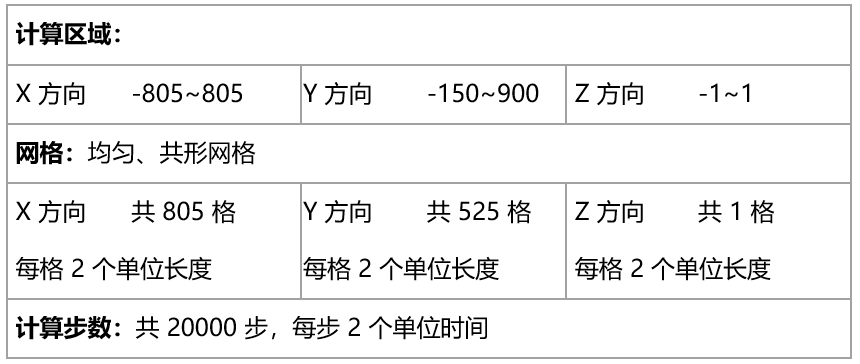

4. 網格精度說明

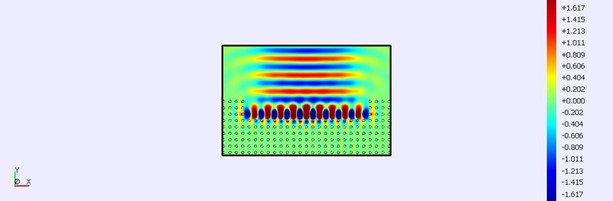

5. 計算結果
