TechWiz LCD 2D應用：不同彩膜結構下的顏色分析

TechWiz LCD 2D可以分析液晶盒的顏色和彩膜（Color-Filter，CF）的特性。對于RGB三組結構相同的彩膜結構，可以使用CF層組來搭建，對于RGB三組結構不同的彩膜結構，可以使用單層+多疇層組的方式來進行仿真。

1. 案例結構

本例使用TN結構來進行仿真

2. 建模過程

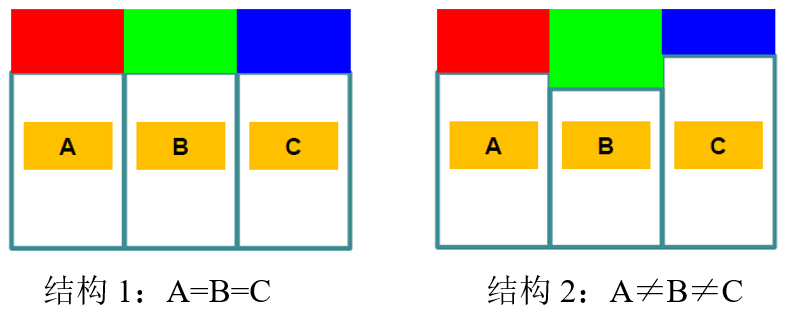

2.1結構1，即三組相同的結構，A=B=C

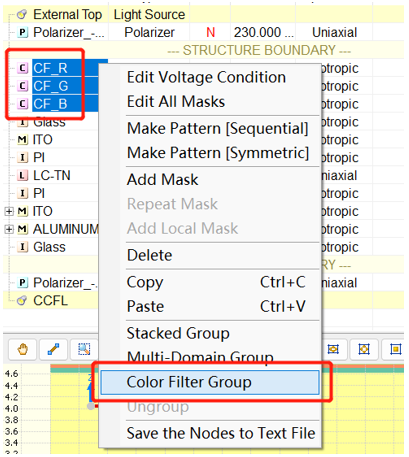

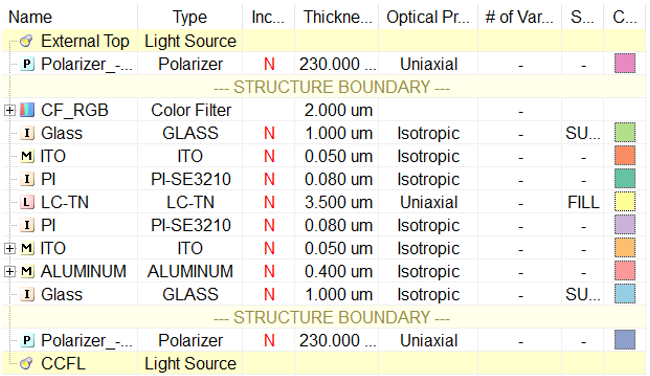

創建彩膜層組

2.2結構2，即三組不同的結構，A≠B≠C

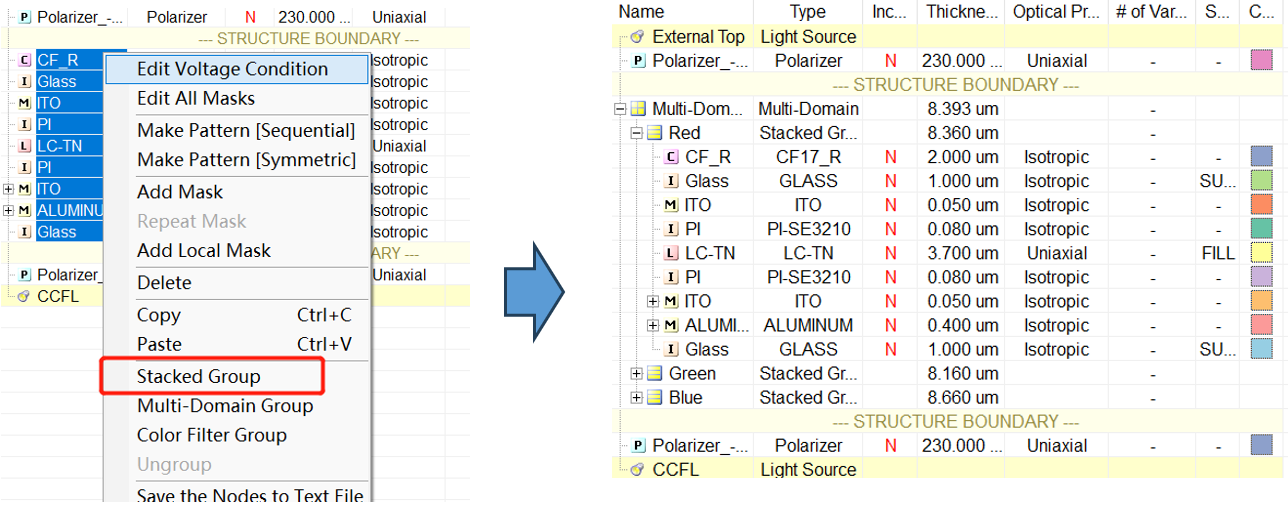

使用Stack Group創建3個堆棧組（RGB各一個），并創建多疇組（Multi-Domain Group）

請注意，此處三組要設置不同的CF厚度以及盒厚



3. 模擬條件

波長：430，550，630（需要三個波長或以上）

視角條件：Theta（步長10°），Phi（步長15°）

電壓條件：Pixel：[0；0.5；5]



4. 結果

可以在結果查看器中查看各項結果

4.1 結構

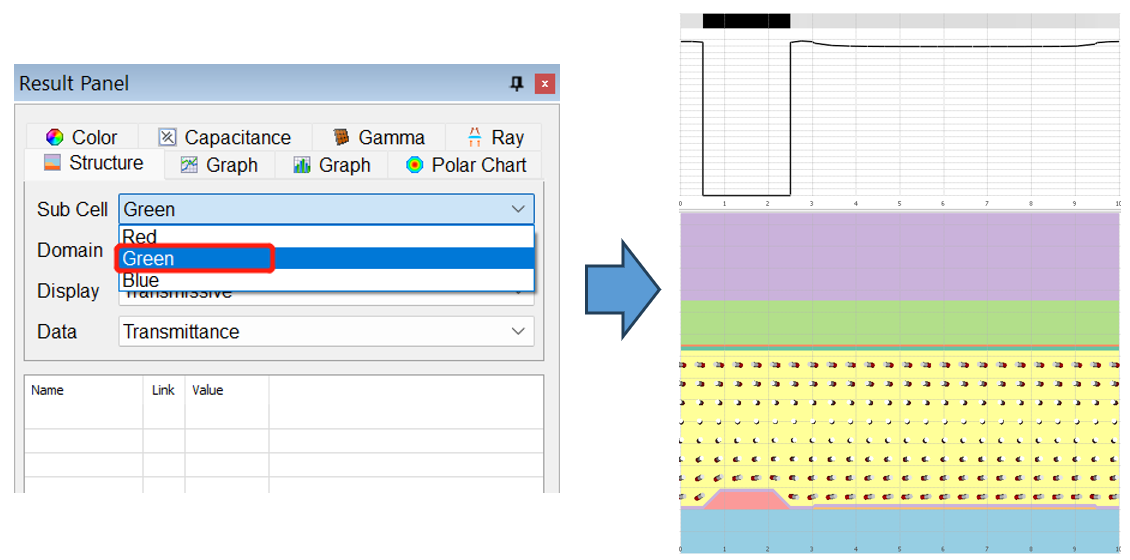

查看不同子單元的結構和透過率

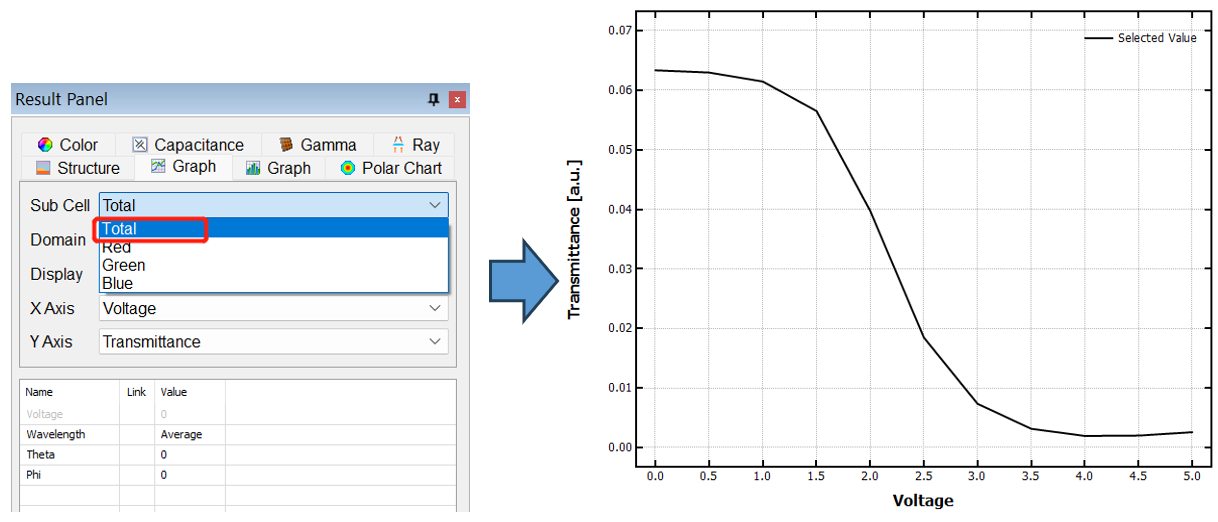

4.2 透過率圖表

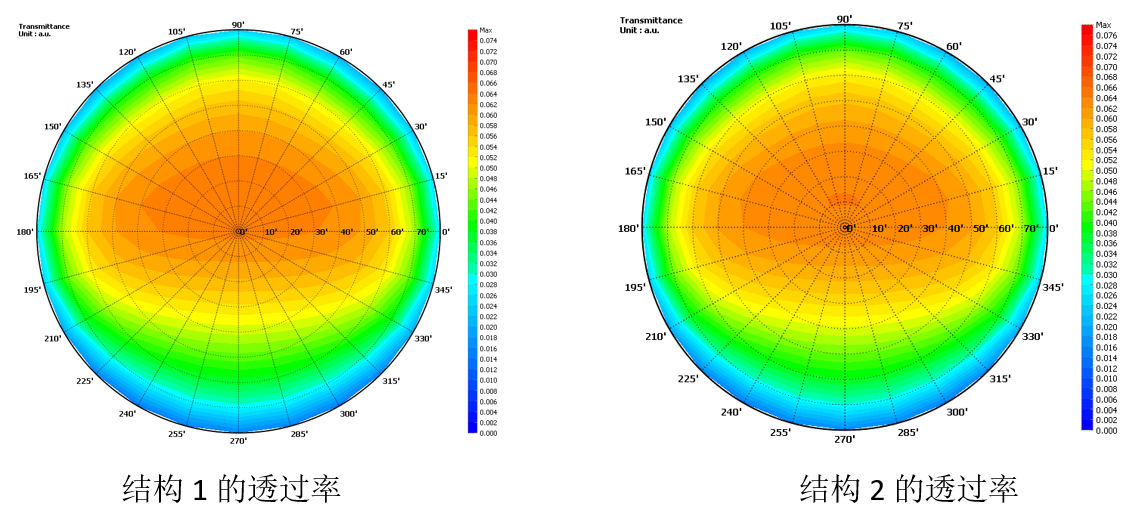

4.3 透過率極坐標圖

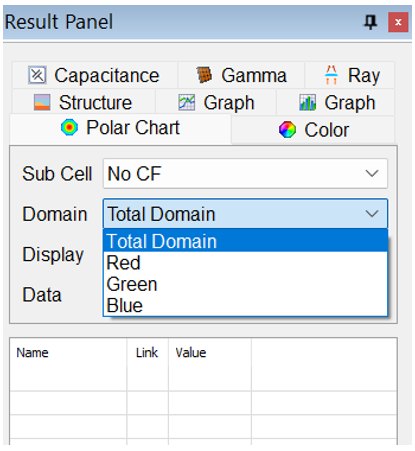

可以查看不同疇下的極坐標圖



4.4 對于確定CF結構，可以進行顏色分析

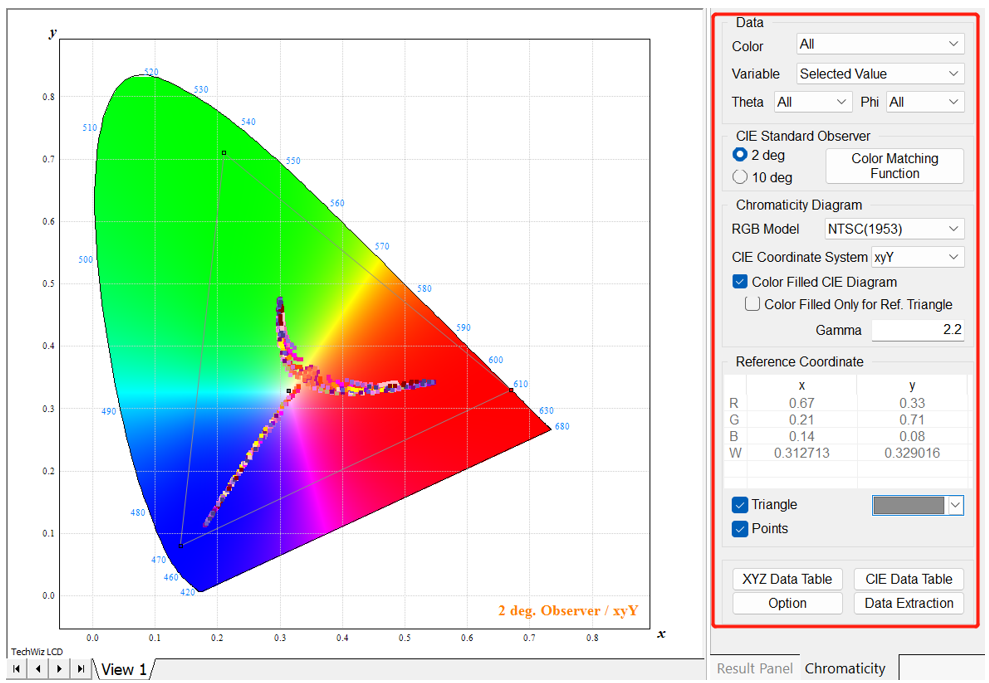

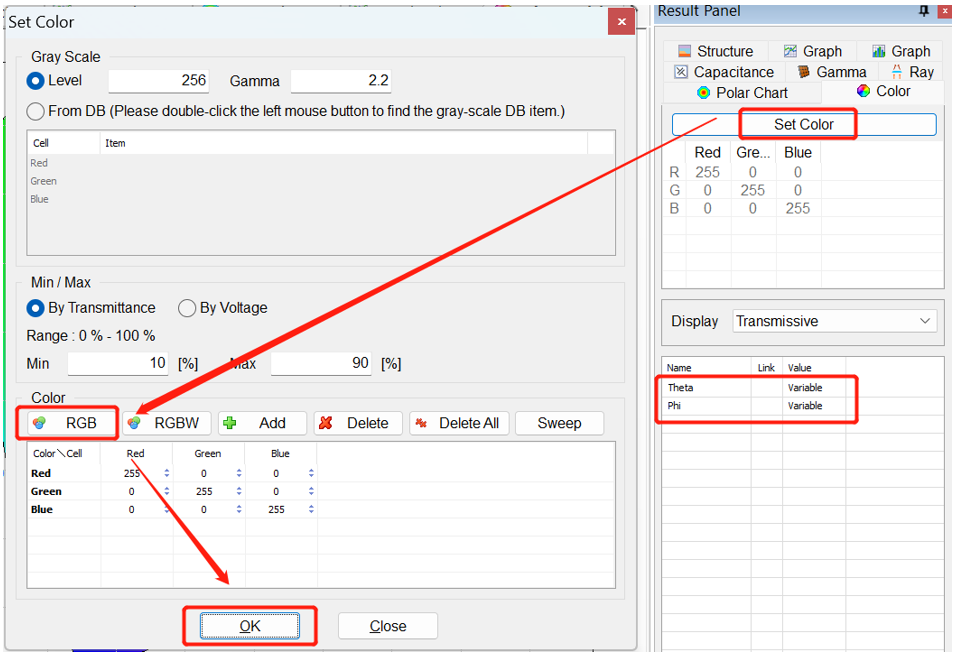

在Color選項卡中進行“Set Color”

使用右側多個選項分析色彩結果
