TechWiz LCD 3D應用：顯示面板多層結構反射

時間:2024-06-04 19:07來源:未知作者: infotek點擊:次打印

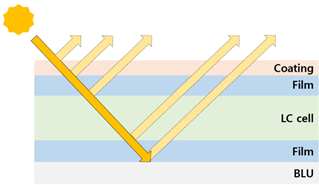

TechWiz軟件在計算反射時，用戶可以使用Surface Reflection功能，考慮顯示面板每層的多次反射來計算表面反射

反射的模擬使用每層的復折射率和厚度來計算

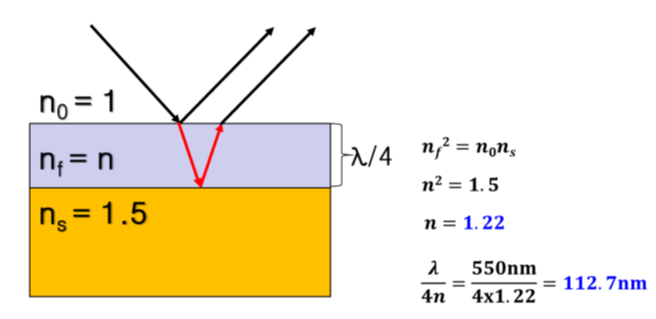

為了減少顯示器上的外部光反射，可以使用低折射率薄膜來降低反射率。它可以用表面反射函數來模擬

1. 建模任務

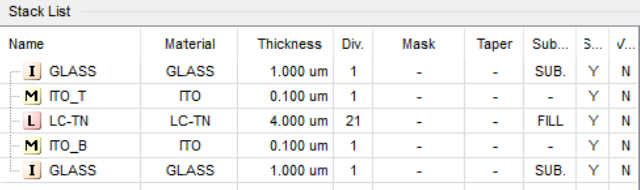

1.1堆棧結構

2. 建模過程

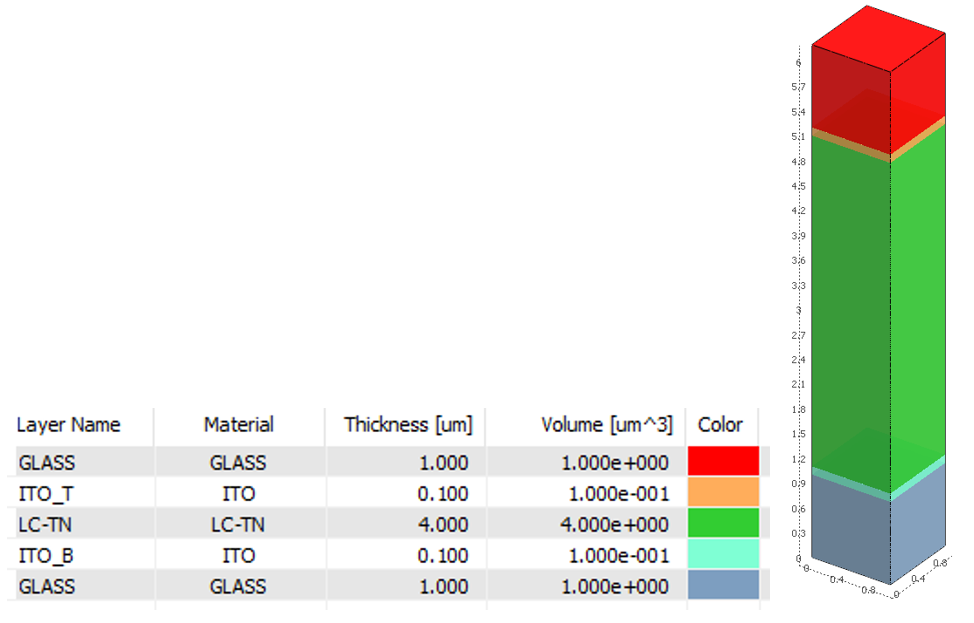

2.1在TechWiz Layout中創建結構

2.2進行相關參數設置

液晶的初始分布，表面方向設置

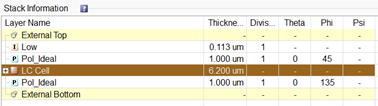

定義頂部、底部偏振片以及低折射率薄膜

設置仿真條件

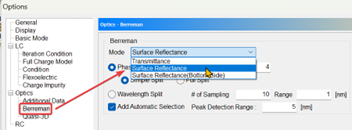

2.3選擇Surface Reflectance

3. 結果查看

查看結果在Optics文件夾中，將相關結果文件導入到TechWiz Viewer來查看

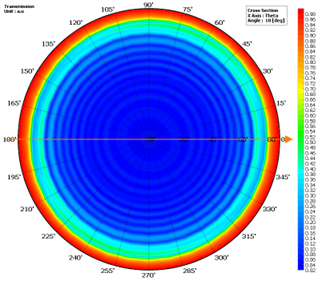

3.1 透過率極坐標圖

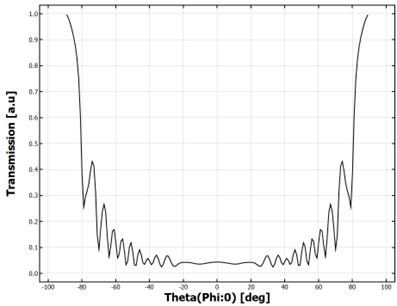

3.2在極坐標途中根據Phi角沿0°方向（見上圖）進行數據提取，得到關于Theta角的反射率結果

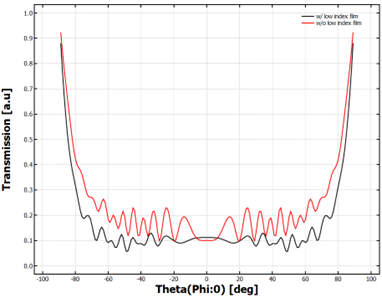

3.3對比有無低折射率膜的反射率曲線。即模擬了低折射率薄膜對視角反射率的影響。
