LASCAD：如何模擬被動Q開關

下面描述的步驟也可以通過LASCAD的demo版本進行操作。

 使用附加文件Tutorial_1.lcd作為LASCAD的輸入。

 因為直接打開Tutorial_1不可用，需要運行FEA代碼。為此，建議打開FEA窗口，點擊“Apply & Run FEA”。要了解更多關于FEA可使用Tutorial_1。在脈沖泵浦時，輸入的入射泵浦功率指的是平均入射功率。參見手冊第7.7.4節“泵浦模式”。

 進行拋物線擬合，插入熱透鏡。

 在LASCAD主菜單中點擊“動態多模分析”，用“默認配置”打開DMA GUI。

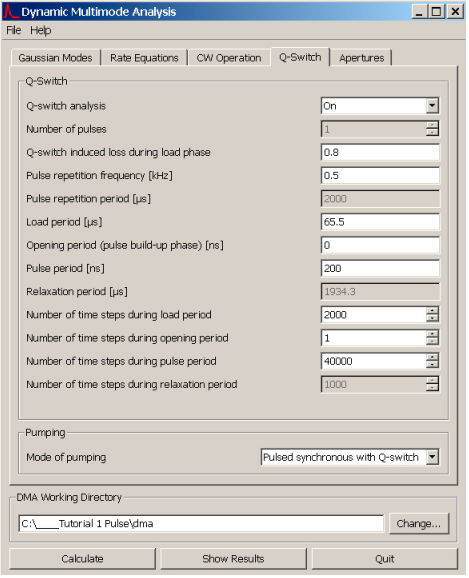

Q-開關標簽

 在“Maximum Mode Order”輸入0

 在“Stretch Factor in …”輸入3.5

 打開Q開關選項卡，并根據第1頁的圖片修改條目。加載周期必須根據實驗情況，調整為泵浦脈沖起始以及Q開關開啟時間之間的時間間隔。

 點擊“Calculate”。

 點擊“Show Results”打開DMA查看器。

 點擊“2D - Power output over time”，脈沖顯示為垂直線。

 為了增加時間比例，用鼠標拉出一個矩形的紅方框里將垂直線包含在內。

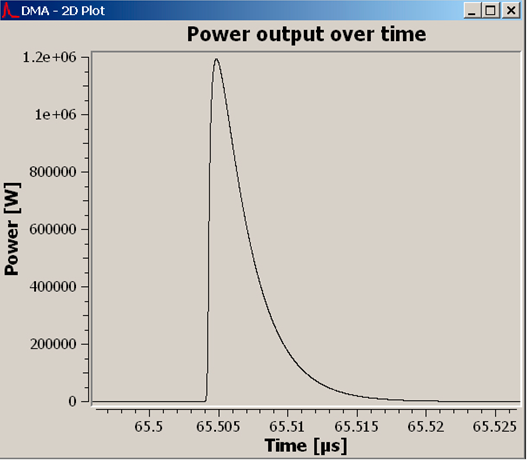

 脈沖形狀如下圖所示。
