OptiSystem應用：寬帶SOA特性

時間:2025-01-12 10:57來源:訊技光電作者: 技術部點擊:次打印

本案例的目的是通過仿真表征半導體光放大器（SOA）。

首先，我們將描述SOA對輸入信號功率變化的響應。

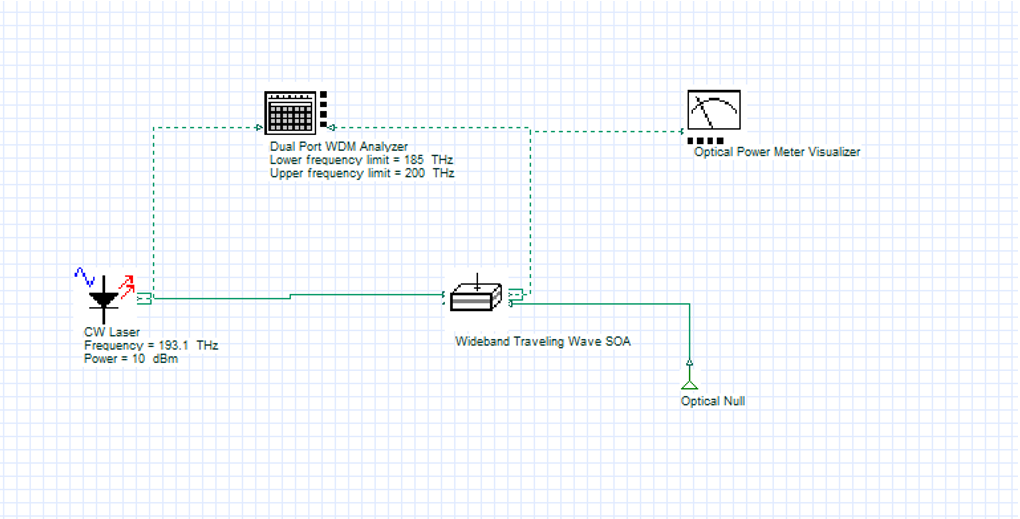

圖1顯示了仿真中使用的系統布局。將連續激光器的功率參數置于掃描模式下，在-40 ~ 10 dBm范圍內變化。

圖1.SOA系統布局

信號增益和前向ASE總功率隨輸入信號功率變化曲線如圖2所示。

（a）信號增益隨輸入信號功率變化曲線

（b）總ASE功率隨輸入信號功率變化曲線

圖2.（a）信號增益和SOA輸出處的ASE總功率變化曲線

在第二部分中，注入電流參數從30 mA到150 mA變化。輸入信號功率保持在- 30dbm。

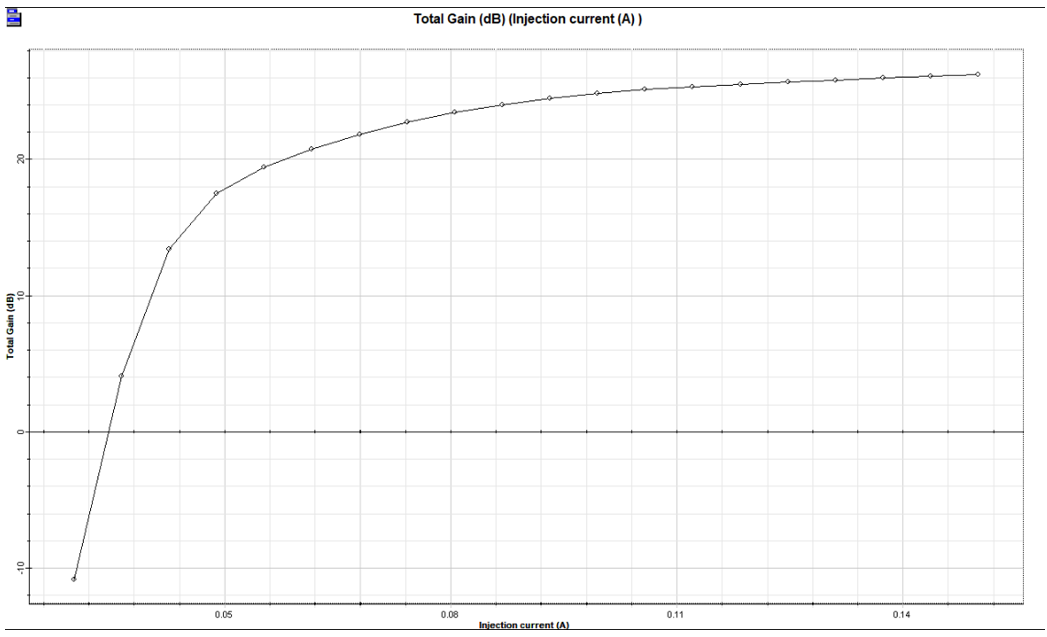

圖3為仿真得到的信號增益結果。

圖3.信號增益隨注入電流變化曲線

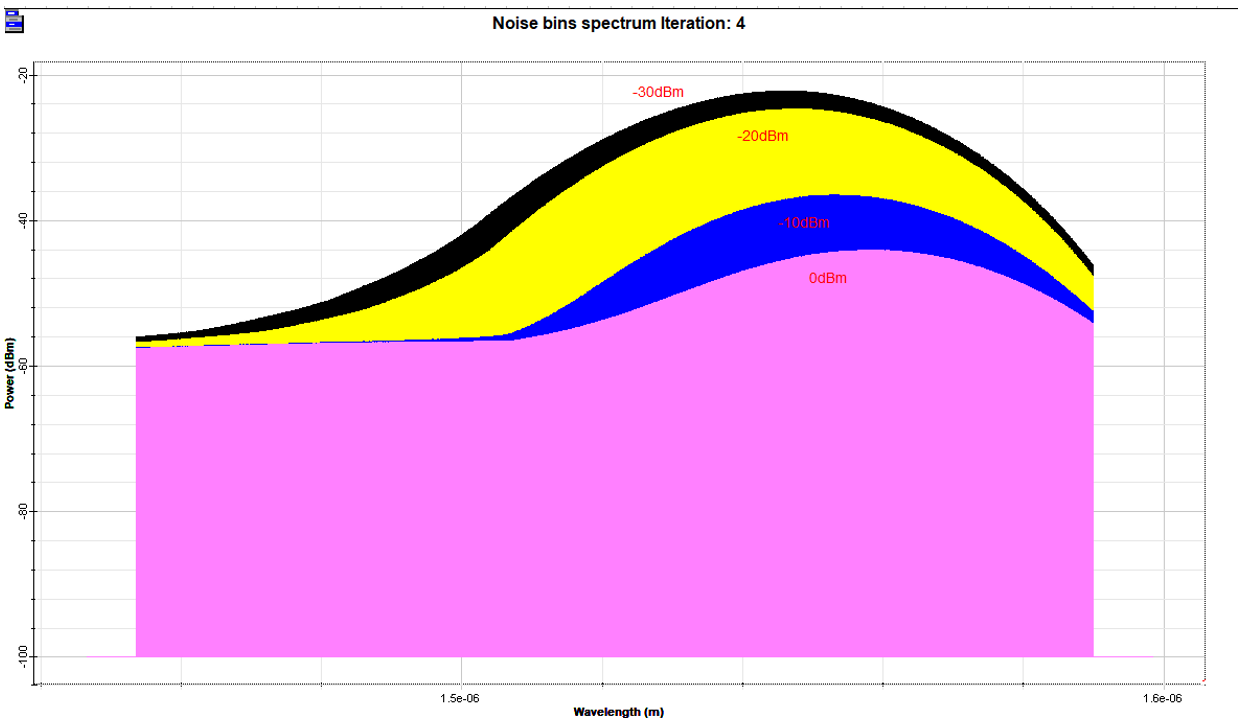

最后，分析了輸入信號功率變化時噪聲譜的變化。在這種情況下，對前向噪聲進行了分析。圖4顯示了4種不同輸入功率：-30 dBm、-20 dBm、-10 dBm和0 dBm時的頻譜。我們可以看到噪聲峰值功率隨著輸入信號功率的減小而增大。

圖4.不同輸入信號功率下的噪聲譜
